پارت نامبر قطعات SMD

۱۴۰۲-۰۱-۳۰
ارسال شده توسط rezamashhadi
ویدئو های آموزشی ، مقالات آموزشی برق و الکترونیک
1.12k بازدید
https://idepazh.ir/wp-content/uploads/2023/01/پیدا-کردن-پارت-نامبر-قطعات-smd.mp4

پیداکردن پارت نامبر قطعات SMD

فهرست مطالب: نمایش
1. پیداکردن پارت نامبر قطعات SMD
2. پیدا کردن پارت نامبر اصلی
2.1. نرم افزار SMD datasheet
2.2. نرم افزار Components pinout

برای پیدا کردن پارت نامبر قطعات smd شما را به خواندن این مقاله از ایده پاژ دعوت میکنیم.

به دلیل اینکه روی تمام قطعات 6c نوشته شده است و ما نمیدانیم که 6c مخفف چه پارت نامبری است پس باید دیتا شیت آن را بگیریم تا مشخص شود چه قطعه ایست و روش تست آن به چه صورت است.

پیدا کردن پارت نامبر اصلی

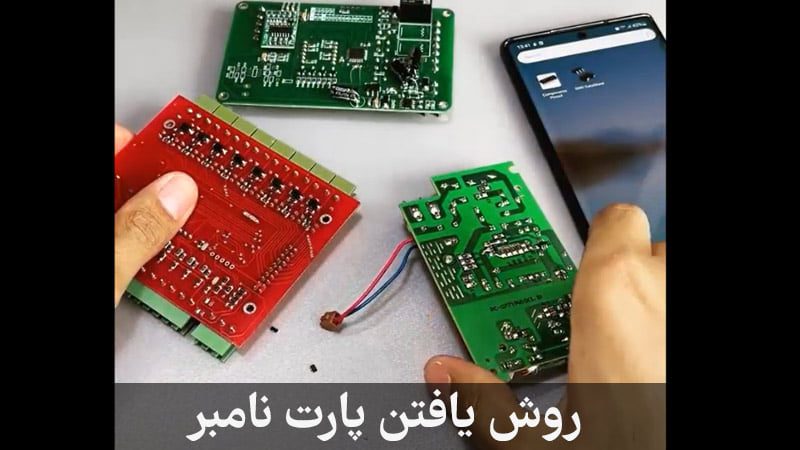

برد منبع تغذیه سوئیچینگ ic کنترلر اصلی در پکیج sot23 فقط روی آن نوشته شده w73 حال ما نمیدانیم پارت نامبر اصلی و انواع دیود و قطعات دیگر چه هستند.

راه حل آن استفاده از دو نرم افزار components pinout و smd datasheet

نرم افزار SMD datasheet

در صفحه اصلی نرم افزار وارد قسمت جستجو شوید و کد smd را وارد کنید، لازم به وارد کردن کل پارت نامبر نیست چند حرف یا چند عدد اول افاقه میکند.

به طور مثال در کادر جستجو 6c را سرچ میکنیم ،تمام قطعات که یک بخشی از smd کد آنها با 6c شروع شود در نتیجه قابل نمایش است. براساس شکل ظاهری میتوانیم پارت نامبر ها را مشاهده کنیم.

 محیط نرم افزار smd datasheet

و از مزیت های آن پی دی اف گرفتن از دیتا شیت ها میباشد، که میتوانیم در صورت وصل بودن به اینترنت ترتیب پایه ها و سایر موارد را مشاهده کنیم.

پی دی اف دیتاشیت

نرم افزار Components pinout

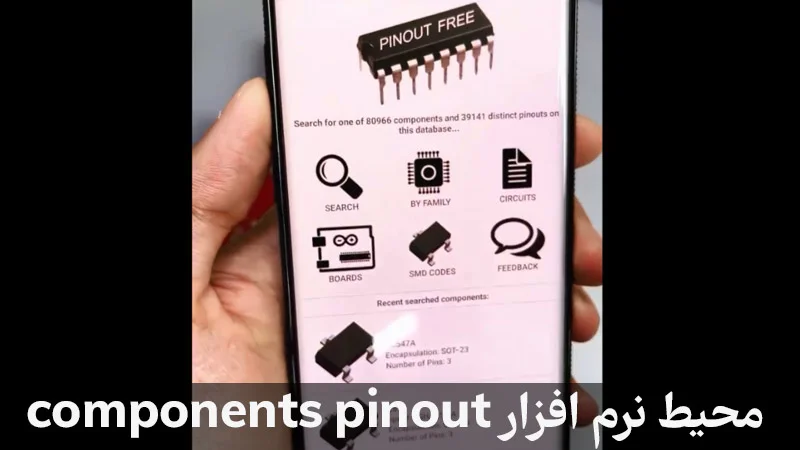

محیط نرم افزارcomponents pinout

  • وارد قسمت smd code میشویم . در قسمت سرچ یک بخشی از پارت نامبر را وارد میکنیم.  در این قسمت هم به طور مثال 1eرا سرچ میکنیم، تمام قطعاتی که یک بخشی از smd code انها با 1e میباشد را نمایش میدهد. روی هر گزینه ای که اسم smd code  و پارت نامبر اصلی ترتیب پایه های base collector emitter میباشد.
  • در پایین صفحه گزینه search google for datasheet  امکان سرچ در گوگل را به ما میدهد.
  • گزینه search for replacements لیستی از قطعات مشابهی که میتوانیم جایگزین کنیم را به ما نمایش میدهد، که بیشتر ترتیب پایه ها چک میکند و  خیلی از پارامتر های مربوط به جریان کلکتور را چک نمیشود.
  • گزینه سرچ در منوی اصلی هر عبارتی را که پارت نامبر یک قطعه ای دارد نمایش میدهد.

چنانچه هنگام کار با هر یک از برنامه های فوق به مشکلی برخوردید، در بخش کامنت با کارشناسان ما در ارتباط باشید.
