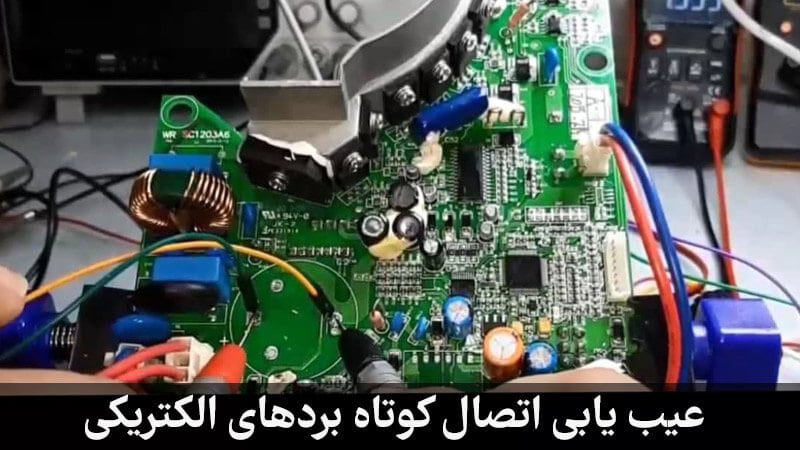

اتصال کوتاه در برد های الکترونیکی
رفع خطا اتصال کوتاه در مدار های الکترونیکی
برای عیب یابی اتصال کوتاه در مدار های الکترونیک شما را به خواندن این مقاله از ایده پاژ دعوت میکنیم.
در مقاله تشخیص و رفع اتصال کوتاه در برد های الکترونیکی به بررسی و تحلیل روشی برای شناسایی و تشخیص اتصالات کوتاه در برد های الکترونیکی می پردازیم. بردهای الکترونیکی، از جمله مدارهای برق و الکترونیک، از مهمترین اجزای سیستم های الکترونیکی هستند و برای عملکرد صحیح این سیستم ها، اتصالات برد به صورت صحیح و بدون اتصالات کوتاه باید به همراهی دقیق تمامی اجزا صورت گیرد.
برای درک آشنایی با این تکنیک شما را به مطالعه این مقاله از ایده پاژ دعوت میکنیم:
مراحل عیب یابی اتصال کوتاه
درآوردن تک تک قطعات از روی برد برای پیدا کردن اتصالی زمانبر است راه حل آن انقطاع مسیر است. میدانیم که هر دو سمت برد اتصالی دارد. از وسط برد یک سیم را قطع میکنیم. حال در قسمت پایین برد اتصالی قطع شد و پنجاه درصد کار جلو میافتد زیرا متوجه میشویم اتصال از سمت بالای برد است.
سپس برد را برعکس میکنیم.در سر ترانس، سر خازن، سرپل دیود، سر خازن دیگر اتصال کوتاه داشتیم. برد را از وسط نصف کرده سر پل دیود یک برش بسیار نازک ایجاد میکنیم. دو قسمت ارتباطی بهم نداشته و اتصالی ندارد. پس به راحتی متوجه میشویم اتصال کوتاه نداریم و اتصالی از پل دیود به سمت پایین است. پل دیود را چک میکنیم که خیلی مهم است.(تست شده و سالم است)
برد را مجددا برمیگردانیم حال از این نما اگر نگاه کنیم سر پل دیود و دو خازن اتصال کوتاه داریم پس اتصال کوتاه از سمت بالای برد است اکنون شروع به تست قسمت بالایی برد میکنیم خازنی ک اتصال کوتاه داشت ۴۰۰ ولت است میشود گفت فاز و نول را به هم متصل میکند و بین فاز و نول اتصالی وجود دارد. مجدد از روش انقطاع استفاده میکنیم تک تک چک میکنیم قسمتی که دارای اتصالی هست را قطع میکنیم (از کناز پایه ها قطع میکنیم چون با یک لحیم سریعا باهم جفت میشوند و مشخص نمیشود) مجدد دو سر خازن را چک میکنیم که اتصالی ندارد .سر دو پایه آن را تست میکنیم اتصالی دارد پس قطع و سوخته است. به همین راحتی اتصال کوتاه مدار پیدا شد.
نکته اخر:
در ابتدا ما نمیدانستیم اتصالی از کجاست و کل برد دارای اتصال کوتاه بود با روش انقطاع مسیر متوجه شدیم که دو سر ترانزیستور دارای اتصال کوتاه و سوخته است. همین باعث شد که کل برد روشن نشود و لامپ تست روشن شود.
چنانچه در هنگام رفع اتصال کوتاه بردالکترونیکی با خطا مواجه شدید، در بخش نظرات با ما در میان بگذارید.
