کلیدهای RCCB و RCBO ابزارهای حیاتی برای حفاظت از مدارهای برق هستند. RCCB وظیفه قطع مدار در برابر نشتی جریان و جلوگیری از برق‌گرفتگی را دارد، در حالی‌که RCBO علاوه بر این، از مدار در برابر اضافه‌بار و اتصال‌کوتاه نیز محافظت می‌کند. انتخاب نادرست میان این دو کلید می‌تواند ایمنی ساختمان را کاهش داده و خطر برق‌گرفتگی یا آتش‌سوزی ایجاد کند. به همین دلیل، طبق مبحث ۱۳ مقررات ملی ساختمان ایران استفاده از کلید محافظ جان الزامی است. در ادامه به تفاوت‌ها، استانداردها و نحوه انتخاب صحیح RCCB و RCBO می‌پردازیم.
RCD یا محافظ جان چیست؟
RCD یا Residual Current Device که در ایران به‌عنوان کلید محافظ جان شناخته می‌شود، یکی از مهم‌ترین تجهیزات حفاظتی در تأسیسات الکتریکی است. وظیفه اصلی آن قطع سریع مدار هنگام نشتی جریان است؛ یعنی زمانی که جریان عبوری از فاز و نول برابر نباشد و بخشی از جریان از مسیر دیگری مانند بدن انسان یا سیم ارت عبور کند.
این کلید با حساسیت‌های مختلف (۱۰، ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر) تولید می‌شود و رایج‌ترین مدل آن ۳۰ میلی‌آمپر بدون تأخیر زمانی است که طبق استانداردهای بین‌المللی و مبحث ۱۳ مقررات ملی ساختمان ایران برای حفاظت جان افراد الزامی است.
RCD از برق‌گرفتگی و آتش‌سوزی ناشی از نشتی جریان جلوگیری می‌کند، اما در برابر اضافه‌بار یا اتصال‌کوتاه هیچ عملکردی ندارد. به همین دلیل، در بسیاری از تابلوهای برق باید همراه با MCB یا در قالب کلید ترکیبی مانند RCBO استفاده شود.
RCCB چیست و چگونه کار می‌کند؟
RCCB یا Residual Current Circuit Breaker که در ایران با نام کلید محافظ جان شناخته می‌شود، وسیله‌ای حفاظتی است که مدار را در برابر نشتی جریان ایمن می‌کند. این کلید با مقایسه جریان عبوری از فاز و نول عمل می‌کند؛ اگر جریان ورودی و خروجی برابر نباشد (مثلاً بخشی از جریان از طریق بدن انسان یا سیم ارت نشت کرده باشد)، RCCB در کسری از ثانیه مدار را قطع می‌کند.

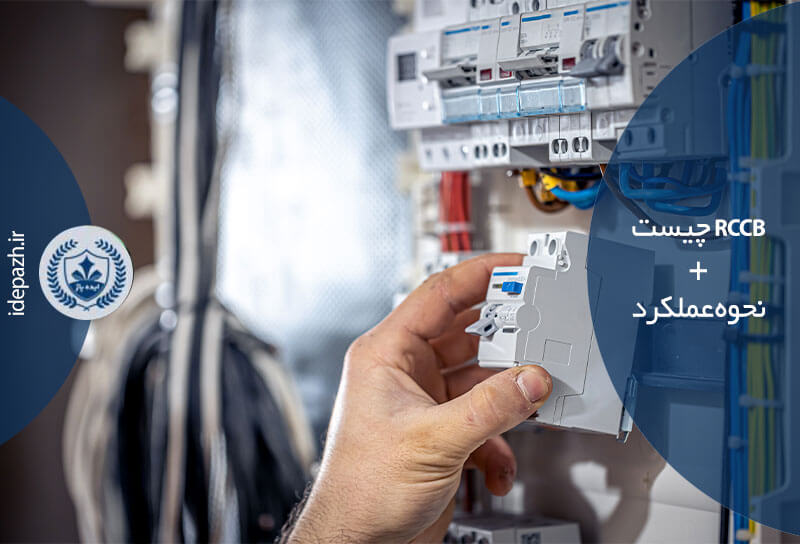

RCCB چیست و چگونه کار می‌کند؟
انواع RCCB یا محافظ جان
کلیدهای RCCB بر اساس تعداد قطب‌ها و ویژگی‌های عملکردی به مدل‌های مختلفی تقسیم می‌شوند. این تنوع باعث می‌شود بتوان آن‌ها را متناسب با نوع شبکه برق (تک‌فاز یا سه‌فاز) و نوع بار الکتریکی انتخاب کرد.
دو قطبی (2Pole): برای مدارهای تک‌فاز طراحی شده و شامل یک سیم فاز و یک سیم نول است.
چهار قطبی (4Pole): مخصوص مدارهای سه‌فاز که سه سیم فاز و یک سیم نول را پوشش می‌دهد.
انواع بر اساس منحنی قطع
نوع AC: فقط به نشتی جریان متناوب (AC) پاسخ می‌دهد.
نوع A: علاوه بر AC، قادر به تشخیص جریان‌های نشتی پالسی با مؤلفه DC نیز هست.
نوع F: جریان‌های AC، نشتی با فرکانس بالا و جریان پالسی DC را پوشش می‌دهد.
نوع B: کامل‌ترین مدل که علاوه بر موارد فوق، نشتی DC صاف (Smooth DC) را هم تشخیص می‌دهد؛ مناسب برای درایوها، سیستم‌های خورشیدی و شارژر خودرو برقی.
این انواع مختلف RCCB در کاربردهای مسکونی، تجاری و صنعتی استفاده می‌شوند و انتخاب صحیح آن‌ها نقش مهمی در تضمین ایمنی افراد و تجهیزات دارد.
نحوه کار RCCB
در شرایط عادی: جریان فاز = جریان نول → کلید وصل باقی می‌ماند.
در صورت نشتی جریان: اختلاف حتی در حد ۳۰ میلی‌آمپر کافی است تا مکانیزم مغناطیسی/الکترونیکی کلید فعال شود و مدار قطع گردد.
این واکنش سریع از برق‌گرفتگی، آتش‌سوزی ناشی از نشتی و آسیب به تجهیزات جلوگیری می‌کند.
محدودیت‌های RCCB
در برابر اضافه‌بار یا اتصال کوتاه هیچ محافظتی ندارد.
برای حفاظت کامل باید همراه با MCB یا فیوز مینیاتوری استفاده شود.
به زبان ساده: RCCB فقط جلوی نشتی جریان و برق‌گرفتگی را می‌گیرد اما برای اطمینان از ایمنی مدار باید با کلیدهای حفاظتی دیگر ترکیب شود.
RCBO چیست و چه مزایایی دارد؟
RCBO یا Residual Current Circuit Breaker with Overcurrent protection یک کلید ترکیبی است که وظایف RCCB (محافظت در برابر نشتی جریان) و MCB (محافظت در برابر اضافه‌بار و اتصال‌کوتاه) را همزمان انجام می‌دهد. در واقع، RCBO با یک دستگاه، هم از برق‌گرفتگی و آتش‌سوزی ناشی از نشتی جریان جلوگیری می‌کند و هم مدار را در برابر جریان‌های بیش از حد مجاز یا اتصال کوتاه قطع می‌نماید.

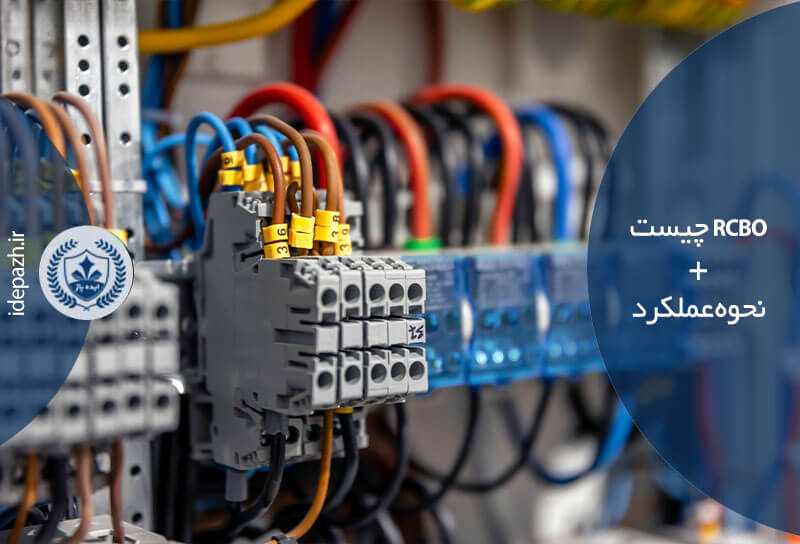

RCBO چیست و چه مزایایی دارد؟
نحوه عملکرد کلید محافظ جان ترکیبی (RCBO)
RCBO ترکیبی از عملکردهای RCCB و MCB است و همزمان سه نوع حفاظت حیاتی را فراهم می‌کند. اصل کار این کلید بر دو پایه اصلی استوار است:
تشخیص نشتی جریان (Ground Fault):
بر اساس قانون کیرشهف، جریان عبوری از فاز و نول باید برابر باشد. اگر اختلافی ایجاد شود (مثلاً بخشی از جریان از بدن یا ارت عبور کند)، RCBO اختلاف را شناسایی کرده و مدار را در کسری از ثانیه قطع می‌کند.
حفاظت در برابر اتصال کوتاه:
در صورت بروز اتصال مستقیم بین فاز و نول یا فاز و فاز، سیم‌پیچ الکترومغناطیسی داخل RCBO به سرعت واکنش نشان می‌دهد و مدار را قطع می‌کند تا از آسیب شدید تجهیزات و آتش‌سوزی جلوگیری شود.
حفاظت در برابر اضافه‌بار:
در بارگذاری بیش از حد، نوار دو فلزی (Bimetal) درون کلید گرم و خم می‌شود. این تغییر شکل مکانیزم قطع را فعال کرده و مدار به‌طور ایمن خاموش می‌شود.
در نتیجه، RCBO یک دستگاه همه‌کاره است که به طور همزمان در برابر نشتی جریان، اضافه‌بار و اتصال کوتاه محافظت ایجاد می‌کند و بهترین انتخاب برای افزایش ایمنی در مدارهای خانگی، اداری و صنعتی به شمار می‌آید.
مزایای RCBO
ایمنی کامل‌تر: حفاظت همزمان از افراد و تجهیزات.
صرفه‌جویی در فضا: جایگزین دو کلید مجزا (RCCB + MCB) روی ریل تابلو برق.
عیب‌یابی ساده‌تر: هر مدار فرعی می‌تواند RCBO مستقل داشته باشد، بنابراین در زمان خطا فقط همان مدار قطع می‌شود.
کاهش خاموشی کلی: برخلاف RCCB عمومی که در نشتی جریان کل مجموعه را قطع می‌کند، RCBO تنها مدار معیوب را جدا می‌سازد.
مناسب برای ساختمان‌های مدرن: به‌ویژه در پروژه‌های مسکونی، اداری و صنعتی که نیاز به حفاظت مجزا برای هر مدار دارند.
تفاوت RCBO و RCCB به زبان ساده
جدول زیر خلاصه‌ترین و کاربردی‌ترین تفاوت‌های این دو کلید حفاظتی را نشان می‌دهد:
ویژگی RCCB RCBO
وظیفه اصلی حفاظت در برابر نشتی جریان (برق‌گرفتگی، آتش‌سوزی ناشی از نشتی) حفاظت در برابر نشتی جریان + اضافه‌بار + اتصال‌کوتاه
جایگزین چه کلیدهایی می‌شود؟ فقط RCD (محافظ جان) ترکیب RCD + MCB (محافظ جان + مینیاتوری)
استاندارد مرجع IEC 61008 IEC 61009
محافظت اضافه‌بار/اتصال کوتاه ✘ ندارد ✔ دارد
نصب و سیم‌بندی نیازمند RCCB + MCB برای هر مدار یک کلید به‌تنهایی کافی است
عیب‌یابی در زمان خطا با تریپ، کل مجموعه‌ای از مدارها قطع می‌شود فقط مدار معیوب قطع می‌شود → کاهش خاموشی کلی
فضای تابلو به‌دلیل نیاز به MCB بیشتر صرفه‌جویی در فضا (یک ماژول ترکیبی)
هزینه اولیه ارزان‌تر گران‌تر
کاربرد رایج تابلوهای ساده و اقتصادی ساختمان‌های مدرن، مدارهای حساس و پروژه‌های با نیاز به حفاظت کامل
RCCB مثل یک محافظ جان عمومی عمل می‌کند، اما برای تکمیل حفاظت باید کنار MCB نصب شود. در مقابل، RCBO همه حفاظت‌ها را در یک کلید ترکیب کرده و ایمنی بیشتری با قطع انتخابی مدارها فراهم می‌کند.
استانداردها و الزامات (بین‌المللی و ایران)
انتخاب و استفاده صحیح از کلیدهای RCCB و RCBO تنها با رعایت استانداردهای معتبر امکان‌پذیر است. در سطح جهانی، این تجهیزات مطابق با IEC 61008-1:2024 برای RCCB و IEC 61009-1:2024 برای RCBO طراحی و آزمون می‌شوند. همچنین در کاربردهای ویژه مانند درایوهای فرکانس، آسانسور یا ایستگاه‌های شارژ خودرو برقی، استاندارد IEC 62423 (برای Type B و Type F) الزامات بیشتری را در زمینه تشخیص جریان‌های نشتی با مؤلفه DC تعیین کرده است.
در ایران نیز طبق مبحث ۱۳ مقررات ملی ساختمان، نصب کلید محافظ جان در تمامی ساختمان‌های مسکونی و اداری الزامی است. به‌علاوه، بر اساس استاندارد ملی ISIRI 6700، کلید RCCB باید دارای حساسیت حداکثر ۳۰ میلی‌آمپر و بدون تأخیر زمانی باشد تا حفاظت کافی در برابر برق‌گرفتگی و آتش‌سوزی فراهم شود.
رعایت این استانداردها تضمین می‌کند که انتخاب RCCB یا RCBO علاوه بر پوشش نیاز فنی با قوانین داخلی نیز همسو بوده و بیشترین سطح ایمنی را برای کاربران فراهم می‌سازد.
RCCB یا RCBO؟ کدام برای شما مناسب تر است؟
انتخاب میان RCCB و RCBO به نوع پروژه، سطح ایمنی موردنیاز و بودجه بستگی دارد. در ادامه، چند سناریوی رایج را بررسی می‌کنیم:
خانگی و اداری کوچک (اقتصادی):
استفاده از یک RCCB اصلی به همراه چند MCB مجزا برای هر مدار، گزینه‌ای مقرون‌به‌صرفه است. در این حالت حفاظت نشتی جریان عمومی برقرار می‌شود، اما در صورت بروز خطا ممکن است کل مجموعه خاموش شود.
ساختمان‌های مدرن یا پروژه‌های حساس:
نصب RCBO مستقل برای هر مدار بهترین انتخاب است. در این حالت فقط مدار معیوب قطع می‌شود و سایر مدارها بدون اختلال به کار ادامه می‌دهند. این روش امنیت بالاتر و عیب‌یابی سریع‌تر را فراهم می‌کند.
مصارف صنعتی یا بارهای موتوری (کولر، پمپ، آسانسور):
به‌دلیل جریان راه‌اندازی بالا، انتخاب RCBO یا RCCB با منحنی قطع C یا D و ترجیحاً Type A یا B توصیه می‌شود تا از تریپ ناخواسته جلوگیری شود.
اگر هدف صرفه‌جویی اقتصادی باشد، ترکیب RCCB + MCB کفایت می‌کند؛ اما برای ایمنی کامل و مدیریت بهتر خطاها، انتخاب RCBO برای هر مدار گزینه برتر است.
کاربرد RCCB و RCBO در طراحی تابلو برق صنعتی
در طراحی و ساخت تابلو برق صنعتی، استفاده از کلیدهای حفاظتی RCCB و RCBO نقش حیاتی در تضمین ایمنی و پایداری سیستم دارد.
RCCB وظیفه تشخیص و قطع نشتی جریان به زمین را بر عهده دارد و مانع از بروز برق‌گرفتگی یا آتش‌سوزی ناشی از خطای زمین می‌شود.
RCBO علاوه بر این قابلیت، عملکرد MCB را نیز در خود دارد و از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. به همین دلیل، استفاده از RCBO به جای RCCB + MCB موجب صرفه‌جویی در فضا، کاهش هزینه‌های نصب و سادگی در عیب‌یابی می‌شود.
در هنگام طراحی تابلو برق صنعتی، انتخاب جریان نامی مناسب برای RCCB و RCBO متناسب با بار مدار بسیار مهم است. همچنین، نصب و سیم‌بندی این کلیدها باید دقیقاً بر اساس دستورالعمل سازنده و استانداردهای ایمنی انجام شود تا بیشترین سطح حفاظت فراهم گردد.
ترکیب درست RCCB و RCBO در تابلو برق صنعتی تضمین‌کننده ایمنی پرسنل، پایداری تجهیزات و کاهش ریسک خرابی‌های الکتریکی است.
اگر علاقه‌مند هستید علاوه بر مطالعه تئوری، نحوه نصب، سیم‌بندی و عیب‌یابی این تجهیزات را به‌صورت عملی یاد بگیرید در دوره آموزش برق صنعتی در مشهد شرکت کنید. این دوره فرصت بسیار خوبی برای کسب مهارت‌های کاربردی در تابلو برق و تجهیزات حفاظتی است.

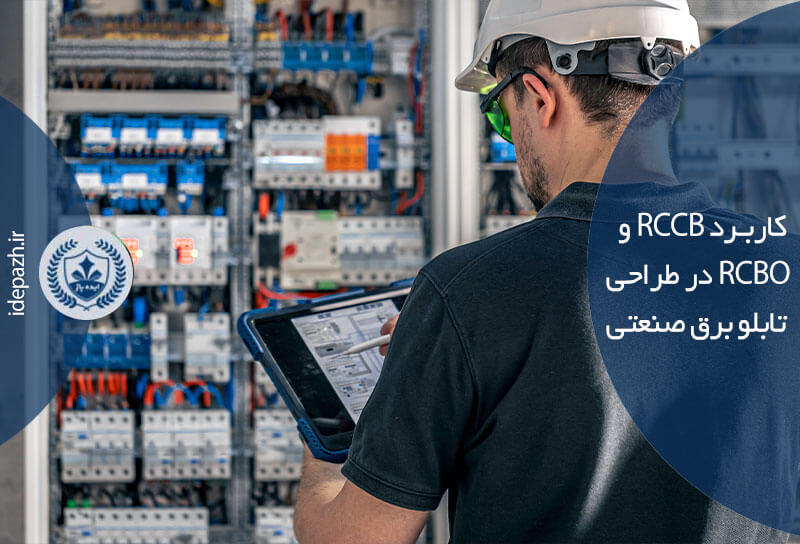

کاربرد RCCB و RCBO در طراحی تابلو برق صنعتی
چک لیست نصب و سیم‌بندی ایمن RCCB و RCBO
برای بهره‌برداری مطمئن از RCCB و RCBO در تابلو برق، رعایت اصول نصب و سیم‌بندی ایمن ضروری است. در ادامه یک چک‌لیست کوتاه و کاربردی ارائه می‌شود:
استفاده از برقکار مجاز و متخصص برای نصب و سیم‌کشی کلید محافظ جان.
اتصال صحیح سیم نول و فاز طبق نقشه و پرهیز از جابجایی یا اشتراک نول بین چند مدار.
بررسی و اتصال مناسب سیم ارت به سیستم حفاظتی.
انتخاب جریان نامی و حساسیت (IΔn) متناسب با بار مدار و استانداردهای پروژه.
انجام تست دوره‌ای با دکمه Test برای اطمینان از عملکرد صحیح کلید.
رعایت دستورالعمل سازنده و استانداردهای ایمنی (IEC و ISIRI 6700) در سیم‌بندی.
رعایت این نکات باعث افزایش طول عمر تجهیزات، جلوگیری از تریپ کاذب و تضمین ایمنی کاربران در برابر خطرات برق‌گرفتگی و آتش‌سوزی می‌شود.
عیب‌یابی سریع قطع ناگهانی یا تریپ کردن RCCB و RCBO
قطع ناگهانی یا تریپ کردن RCCB و RCBO یکی از مشکلات رایج در تابلو برق است. این اتفاق می‌تواند دلایل مختلفی داشته باشد که شناسایی درست آن به کاهش خاموشی و افزایش ایمنی کمک می‌کند:
نشتی جریان واقعی: وجود اتصال به زمین یا خرابی در تجهیزات برقی.
سیم‌کشی نادرست: اشتراک سیم نول بین چند مدار یا عدم اتصال صحیح ارت.
بارهای خازنی یا نویز الکترونیکی: برخی لوازم الکترونیکی (مثل درایوها، کولرهای گازی، منابع تغذیه سوئیچینگ) باعث ایجاد جریان نشتی لحظه‌ای می‌شوند.
اضافه‌بار یا اتصال کوتاه: در صورت استفاده از RCBO، جریان بیش از حد مجاز یا اتصال کوتاه باعث تریپ فوری می‌شود.
عیب در خود کلید: در موارد نادر، خرابی مکانیزم داخلی RCCB یا RCBO علت اصلی است.
برای رفع مشکل، ابتدا سیم‌کشی و بار متصل بررسی شود، سپس تست کلید با دکمه Test انجام گیرد. در صورت تکرار خطا، عیب‌یابی تخصصی توسط برقکار مجاز الزامی است.
سخن پایانی
کلیدهای RCCB و RCBO ستون اصلی ایمنی در تأسیسات برقی هستند. RCCB با حفاظت در برابر نشتی جریان، نقش مهمی در جلوگیری از برق‌گرفتگی و آتش‌سوزی دارد، در حالی که RCBO با ترکیب عملکرد RCCB و MCB، پوشش کامل‌تری شامل حفاظت از نشتی جریان، اضافه‌بار و اتصال‌کوتاه ارائه می‌دهد. انتخاب صحیح بین این دو تجهیز باید با توجه به نوع پروژه، سطح ایمنی موردنیاز و الزامات مقرراتی (مانند مبحث ۱۳ مقررات ملی ساختمان و استاندارد ملی ISIRI 6700) انجام شود.
به طور خلاصه، اگر به دنبال راهکار اقتصادی برای حفاظت کلی هستید، RCCB به همراه MCB گزینه مناسبی است؛ اما اگر ایمنی کامل، عیب‌یابی ساده و کاهش خاموشی مدارها در اولویت قرار دارد، استفاده از RCBO بهترین انتخاب خواهد بود. رعایت استانداردها و نصب صحیح این تجهیزات نه تنها از جان افراد محافظت می‌کند بلکه عمر مفید تجهیزات برقی را نیز افزایش می‌دهد.
در نهایت، مشاوره با متخصص برق و انتخاب تجهیزات استاندارد، مطمئن‌ترین مسیر برای دستیابی به یک سیستم الکتریکی ایمن و پایدار است.
