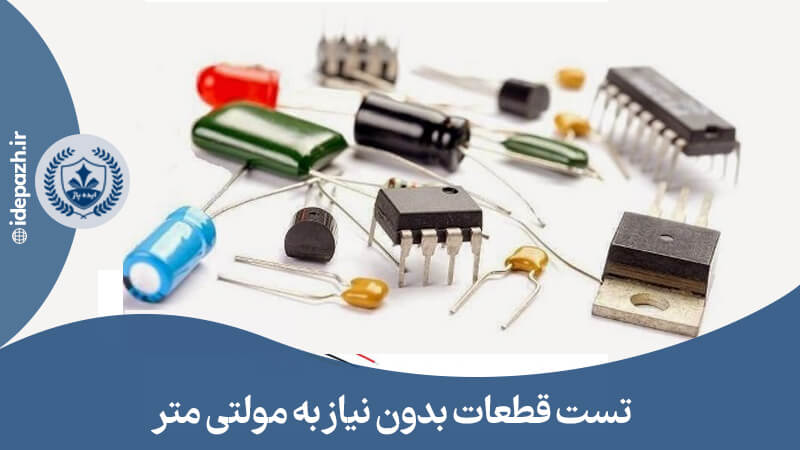

تست قطعات الکترونیکی بدون مولتی متر

برای تست خازن بدون مولتی متر با استفاده از منبع AC، می‌توانید از دستگاه‌های تستر خازن AC استفاده کنید.

برای انجام تست خازن بدون استفاده از مولتی‌متر، از روش ساده و امن لامپ می‌توانید استفاده کنید. برای این منظور، به تجهیزات زیر نیاز دارید:

۱. یک منبع تغذیه DC با ولتاژ مناسب برای خازن
۲. یک مقاومت مناسب برای حفاظت از لامپ
۳. یک لامپ با رنگ دلخواه
۴. یک خازن که می‌خواهید تست کنید

با این ابزارها، می‌توانید وضعیت خازن‌ها را بررسی و ارزیابی کنید.

آموزش تست خازن بدون مولتی متر با استفاده از لامپ

۱. ابتدا، خازن را از مدار جدا کنید و اطمینان حاصل کنید که به طور کامل تخلیه شده است.
۲. سپس،خازن را به منبع تغذیه متصل کرده و چند لحظه منتظر بمانید تا شارژ شود. مدت زمان شارژ به ظرفیت خازن وابسته است.
۳. پس از آن، خازن را از منبع تغذیه جدا کنید و به مدار متصل کنید؛ در این مدار، لامپ و مقاومت به عنوان یک بار برای تخلیه خازن عمل خواهند کرد.
۴. حالا با دقت لامپ را نظاره کنید. اگر لامپ روشن شده و سپس به تدریج خاموش شده باشد، این نشان‌دهنده خازن سالم است و قادر به ذخیره و تخلیه جریان می‌باشد.
۵. در صورتی که لامپ روشن نشود یا تنها چشمک بنزد،ممکن است نشان‌دهنده خرابی و نشت در خازن باشد.
۶. توجه داشته باشید که تست خازن بدون مولتی‌متر با استفاده از لامپ مناسب برای خازن‌های با ظرفیت بالاتر از حدود ۱ میکروفاراد است. اما برای خازن‌های با ظرفیت پایین‌تر، لامپ قادر به روشن شدن نخواهد بود و در این صورت، روش‌های دیگر تست خازن را می‌توانید امتحان کنید.

مزایای تست خازن بدون مولتی متر با استفاده از لامپ

• نیازمند به تجهیزات کم و ارزان
• سادگی و سرعت اجرا
• قابل استفاده برای خازن های الکترولیتی با ظرفیت بالا

معایب تست خازن بدون مولتی متر با استفاده از لامپ

•  فقط یک تخمین از وضعیت خازن است.
• نمی‌تواند ظرفیت، نشتی، مقاومت سری یا دیگر پارامترهای خازن را بسنجد.
• نمی‌تواند عملکرد خازن در فرکانس‌های مختلف را بررسی کند.

برای تست خازن با استفاده از ولت‌متر ساده، می‌توانید خازن را به ولت‌متر متصل کرده و ولتاژ را اندازه‌گیری کنید. در صورتی که ولتاژ به صورت پیوسته کاهش یابد،نشانگر عملکرد صحیح خازن است.

تست خازن با ولت متر ساده

روند انجام تست خازن با ولت متر ساده به شرح زیر است:

۱. ابتدا، خازن را با ولتاژ DC شارژ کنید. در این مرحله، مهم است که قطبیت را رعایت کنید. به عنوان مثال، اگر از باتری ۹ ولت استفاده می‌کنید، پایه منفی خازن را به پایه منفی باتری و پایه مثبت خازن را به پایه مثبت باتری وصل کنید.

۲. پس از شارژ خازن، اتصال تغذیه را جدا کنید. حالا خازن شارژ شده است و ولتاژ DC را نگه می‌دارد.

۳. پایه‌های ولت متر را به پایه‌های خازن وصل کنید. حتماً اطمینان حاصل کنید که ولت متر در حالت DC قرار دارد.

۴. اگر مقدار نشان داده شده توسط ولت متر در ابتدا برابر با ولتاژ شارژ خازن باشد و سپس به تدریج کاهش یابد، این نشانگر آن است که خازن در وضعیت خوبی قرار دارد و سالم است.

۵. در صورتی که ولت متر هیچ مقداری نشان ندهد یا مقدار ثابت بماند،نشانگر آن است که خازن خراب است یا نشت دارد.

مزایای تست خازن با ولت متر ساده

• نیاز به تجهیزات پیچیده یا گران قیمت ندارد.
• قابل اجرا برای انواع خازن‌های الکترولیتی و غیر الکترولیتی است.
• قابل اجرا برای خازن‌های با ظرفیت بالا و پایین است.

معایب تست خازن با ولت متر ساده

• دقیق و صحیح نیست و فقط یک تخمین از وضعیت خازن است.
• نمی‌تواند ظرفیت، نشتی، مقاومت سری یا دیگر پارامترهای خازن را اندازه‌گیری کند.
• نمی‌تواند عملکرد خازن در فرکانس‌های مختلف را بررسی کند.

برای تست خازن با استفاده از ولت‌متر ساده، می‌توانید خازن را به ولت‌متر متصل کرده و ولتاژ را اندازه‌گیری کنید. در صورتی که ولتاژ به صورت پیوسته کاهش یابد، نشانگر عملکرد صحیح خازن است.

تست دیود بدون استفاده از مولتی متر
