راهنمای جامع تجهیزات حفاظتی برق در صنعت + مقایسه MPCB و بیمتال
انتخاب صحیح تجهیزات حفاظتی برق در صنعت نقش مهمی در افزایش ایمنی، کاهش خرابی و جلوگیری از توقف تولید دارد. در این مقاله با مهمترین تجهیزات حفاظتی شامل بیمتال، کلید حفاظت موتور (MPCB)، رله کنترل بار و رله کنترل فاز آشنا میشوید. همچنین نکات طراحی و انتخاب و نحوه تست و عیبیابی تجهیزات حفاظتی بررسی شده است تا بتوانید بهترین تصمیم را برای حفاظت موتور و سیستمهای صنعتی خود بگیرید.
در دنیای برق، حفاظت از تجهیزات و الکتروموتورها نهتنها یک انتخاب، بلکه یک ضرورت است. اضافهبار، اتصال کوتاه، نوسانات فاز و خطاهای عملکردی میتوانند در کمترین زمان خساراتی جدی و پرهزینه ایجاد کنند. در این میان، تجهیزاتی مثل بیمتال، کلید حرارتی (MPCB) و رلههای کنترل بار و فاز بهعنوان ابزارهای اصلی حفاظت در مدارهای صنعتی شناخته میشوند. انتظار میرود متخصص به خوبی با تمام تجهیزات حفاظتی برق آشنا باشد.
اما سؤال مهم این است:
کدامیک از این تجهیزات برای پروژه مناسبتر است؟
آیا بیمتال کافی است یا باید از MPCB یا کنترل بار دقیقتر استفاده شود؟
در این مقاله از ایده پاژ به زبان ساده و کاملاً کاربردی به بررسی انواع تجهیزات حفاظتی برق در صنعت میپردازیم، تفاوتها و مزایای هر کدام را مقایسه میکنیم و به شما کمک میکنیم تا با دیدی فنی و دقیق، بهترین انتخاب را برای ایمنی و بهرهوری سیستمهای الکتریکی خود داشته باشید.
اگر در حال آموزش مباحث برق و الکترونیک هستید یا قصد ورود به بازار کار این حوزه را دارید، این راهنما برای شماست.
معرفی تجهیزات حفاظتی برق در صنعت : چرا نیاز است؟
در هر سیستم برقی ، مهمترین نیاز محافظت از الکتروموتورها در برابر اضافهبار، اتصال کوتاه و اختلالات فازی است. استفاده از تجهیزات حفاظتی برق مانند بیمتال، MPCB و کنترل بار باعث افزایش طول عمر تجهیزات و کاهش خطرات مالی و ایمنی میشود. آموختن نحوه نصب و انتخاب صحیح این تجهیزات، یکی از سرفصلهای کلیدی دوره آموزشی ایده پاژ است.

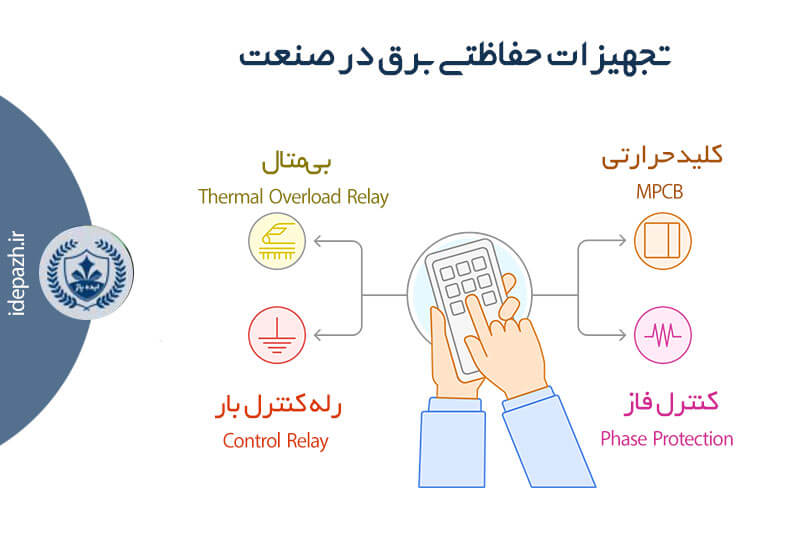

تجهیزات حفاظتی برق در صنعت
بیمتال (Thermal Overload Relay) چیست و چگونه عمل میکند؟
بیمتال یا رله حرارتی، با استفاده از دو فلز متفاوت با ضریب انبساط حرارتی مختلف ساخته شده است؛ در جریان اضافهبار حرارتی، خم شدن بیمتال موجب قطع مدار فرمان و توقف موتور میشود. قابل تنظیم برای 1.05 تا 1.1 برابر جریان نامی موتور است و پس از عمل نیاز به ریست دستی یا خودکار دارد
کلید حرارتی MPCB چیست و چه تفاوتی با بیمتال دارد؟
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یک محافظ موتور پیشرفته است که هم در برابر اضافهبار حرارتی (مثل بیمتال) عمل میکند و هم جریان اتصال کوتاه مغناطیسی را قطع میکند. برخلاف بیمتال که فقط اضافهبار را کنترل میکند و به حساسیت محیط بستگی دارد، MPCB قابلیت ریست زیر بار، تست فاز، تنظیم دقیق جریان و قدرت قطع بالا دارد.
بیشتر بخوانید: RCBO و RCCB چیست و چه تفاوتی دارند؟
بیمتال، MPCB و کنترل بار : کدام مناسبتر است؟
| تجهیز | ضد اضافهبار | ضد اتصال کوتاه | دقت بالا | تأثیرپذیری حرارتی | توصیه کاربردی |
|---|---|---|---|---|---|
| بیمتال | ✅ | ❌ | متوسط | حساس | پروژههای ساده و اقتصادی |
| MPCB | ✅ | ✅ | خوب | کمتر | صنایع نیازمند حفاظت کامل |
| کنترل بار | ✅ | گزینهای | بسیار بالا | مستقل | پروژههای دقیق و حساس |
رله کنترل بار (Control Relay) چطور محافظت بیشتری ارائه میدهد؟
رله کنترل بار با اتصال به ترانسهای جریان (CT)، هر لحظه جریان هر فاز را مانیتور میکند. این سیستم توانایی تشخیص اضافهبار، فازافتادگی، افت و افزایش جریان را با دقت بسیار بالا دارد. برخلاف بیمتال، کنترل بار تحت تأثیر دمای محیط نیست و حتی برای محافظت از موتورهای حساس یا بزرگ صنعتی ایدهآل است. برخی مدلها نمایشگر دیجیتال دارند و هشدار قبل از آسیبپذیری را نمایش میدهند.
کنترل فاز (Phase Protection): علت و اهمیت نصب آن
یکی دیگر از تجهیزات حفاظتی برق کنترل فاز است و میتواند افت ولتاژ را کنترل کند. اختلالات فازی مانند افت ولتاژ، عدم تعادل فاز، یا فاز از دست رفته میتوانند بهسرعت به موتور آسیب وارد کنند یا عملکرد آن را مختل کنند. تجهیزاتی مانند کنترل فاز، این وضعیتها را تشخیص داده و از راهاندازی موتور در شرایط ناامن جلوگیری میکنند. بهعنوان یک مکمل ضروری، کنترل فاز تضمین میکند سیستم در شرایط ایمن راهاندازی شود و طول عمر آن افزایش یابد.
جدول مقایسه تجهیزات حفاظتی
| ویژگی | بیمتال | MPCB | رله کنترل بار | رله کنترل فاز |
|---|---|---|---|---|
| حفاظت اضافهبار | ✔ | ✔ (حرارتی) | ✔ (دقیق) | ✖ |
| حفاظت اتصال کوتاه | ✖ | ✔ (مغناطیسی) | ✖ | ✖ |
| حفاظت خطاهای فاز (عدمتعادل/قطع فاز/توالی) | ✖ | ✖ (وابسته به مدل) | ✖ | ✔ |
| دقت و امکانات اندازهگیری | پایین | متوسط | بالا (با CT/نمایشگر) | متوسط (آستانه ولتاژ/زمان) |
| قابلیت ریست و تنظیم | ریست دستی/خودکار، تنظیم محدود | ریست و تنظیم جریان/منحنی | تنظیم آستانهها و زمان تأخیر | تنظیم آستانهها و زمان تأخیر |
| هزینه تقریبی | کم | متوسط تا زیاد | متوسط | کم تا متوسط |
| کاربرد پیشنهادی | حفاظت اضافهبار مدار فرمان موتور | حفاظت کامل موتور (OL + SC) | پایش دقیق بار/فرآیند | محافظت شبکه در برابر خطاهای فاز |
چیدمان تجهیزات حفاظتی در تابلوهای برق
طراحی استاندارد تابلوهای برق باید به این ترتیب باشد:
فیوز یا MCB برای حفاظت اولیه
کلید MPCB یا کنترل بار در مسیر تغذیه برای کنترل دقیق حرارتی و اتصال کوتاه
بیمتال و شستیها در مدار فرمان
کنترل فاز برای اطمینان از راهاندازی صحیح موتور
چیدمان دقیق و استاندارد تجهیزات، تضمین عملکرد ایمن و کاهش خطر خطا یا اشکال در مدارهای صنعتی را فراهم میکند.
مزایای یادگیری تجهیزات حفاظتی در کلاس الکترونیک
مزایای یادگیری و آشنایی با تجهیزات حفاظتی برق مثل بیمتال، MPCB و کنترل بار شامل موارد زیر است:
آموزش دقیق کاربردهای هر تجهیز در پروژه واقعی
تمرکز عملی بر نحوه انتخاب، نصب و تنظیم تجهیزات
ترکیب تئوری با تمرین واقعی و شبیهسازی واقعی
دریافت گواهینامه معتبر فنیحرفهای با کد بینالمللی برای ورود به بازار کار
از صفر تا ورود به بازار کار
آموزش پروژهمحور و کاملا عملی با پشتیبانی نامحدود
برای شرکت در دوره های آموزشی ایده پاژ کافی است فرم زیر را تکمیل کنید تا کارشناسان ما با شما ارتباط بگیرند.
نحوه تست و عیبیابی تجهیزات حفاظتی
در مدارهای صنعتی، سلامت تجهیزات حفاظتی برق مثل بیمتال، کلید حرارتی MPCB، کنترل بار و کنترل فاز نقش کلیدی در ایمنی و عملکرد بدون نقص دارد. اما این سوال مهم مطرح میشود: چگونه بفهمیم یک تجهیز حفاظتی درست کار میکند یا دچار ایراد شده؟ و چطور میتوان آن را بهدرستی تست و عیبیابی کرد؟
1. تست و عیبیابی بیمتال (Thermal Overload Relay)
نشانههای خرابی بیمتال:
موتور بدون دلیل قطع میشود
بیمتال ریست نمیشود
بوی سوختگی یا تغییر رنگ در اطراف ترمینالها
روش تست بیمتال:
قطع برق و ایمنسازی مدار
با اهممتر، اتصال بین ترمینالهای NO و NC را بررسی کنید.
بیمتال را بهصورت دستی فعال کنید (با دکمه تست یا گرمکردن با سشوار صنعتی).
تغییر در حالت کنتاکتها (NO باز و NC بسته) را مشاهده کنید.
پس از سرد شدن یا ریست دستی، وضعیت کنتاکتها باید به حالت قبل بازگردد.
نکته فنی:
اگر زمان قطعشدن خیلی سریع یا خیلی کند است، احتمال اشکال در مکانیزم حرارتی وجود دارد.
2. تست و عیبیابی کلید حرارتی MPCB
نشانههای ایراد در MPCB:
کلید زیر بار نمیپَرد
هنگام بروز اتصال کوتاه، عمل نمیکند
جریان قطعشده از مقدار تنظیمی تجاوز نمیکند
روش تست MPCB:
جریان موردنظر را با آمپرمتر کلمپی اندازهگیری کنید.
جریان MPCB را کمی پایینتر از جریان کاری تنظیم کنید و اجازه دهید موتور راهاندازی شود.
اگر کلید پس از مدتی قطع نکرد، احتمال خرابی در مکانیسم تشخیص حرارتی یا مغناطیسی وجود دارد.
تست دکمهی Trip Test در برخی مدلها برای بررسی صحت عملکرد مفید است.
نکته ایمنی:
در تست عملکرد زیر بار، حتماً از تجهیزات حفاظتی برق و کلمپمتر ایمن استفاده کنید.
3. تست و عیبیابی رله کنترل بار (Current Monitoring Relay)
نشانههای خطا در رله کنترل بار:
روشن نشدن رله با وجود جریان صحیح
عدم قطع در شرایط اضافهبار
نمایشگر دیجیتال خاموش یا خطای عجیب
روش تست کنترل بار:
برق دستگاه را قطع کرده و ورودیها را بررسی کنید (اتصال ترانس جریان – CT).
ولتاژ تغذیه را با مولتیمتر چک کنید.
در مدلهای دارای نمایشگر، جریان هر فاز را بررسی کرده و با مقدار واقعی (اندازهگیری با کلمپمتر) مقایسه کنید.
مقدار جریان تنظیمشده (Set Current) را کاهش دهید تا ببینید آیا رله قطع میکند یا نه.
اگر هیچگونه واکنشی مشاهده نشد، احتمال خرابی بخش داخلی یا CTها وجود دارد.
4. تست و عیبیابی کنترل فاز (Phase Protection Relay)
نشانههای ایراد در کنترل فاز:
موتور راه نمیافتد و رله چراغ خطا نشان میدهد
هشدارهای اشتباه در ولتاژ یا فاز افتادگی
تشخیص نادرست قطع فاز یا اشتباه در تشخیص توالی فاز
روش تست کنترل فاز:
فاز به فاز با مولتیمتر، ولتاژ سهفاز ورودی را بررسی کنید.
توالی فاز را با دستگاه مخصوص تست فاز چک کنید.
یکی از فازها را بهصورت لحظهای قطع کنید و ببینید آیا رله قطع میکند یا خیر.
اگر عملکرد کنترل فاز کند یا ناقص بود، ممکن است تنظیمات داخلی یا مدار کنترل دچار ایراد باشد.
در مقاله سیم کشی کلید برق سه حالته به بررسی نقشه مدار و همچنین نحوه سیم کشی کلید سه حاله سه پایه و کلید سه حالته شش پایه پرداخته ایم. این مقاله به سوالات بسیاری پیرامون نصب و نحوه اجرا کلید برق سه حالته میپردازد.
نکات طراحی و انتخاب تجهیزات حفاظتی برق صنعتی
انتخاب صحیح تجهیزات حفاظتی برق صنعتی اهمیت حیاتی دارد. یک انتخاب اشتباه میتواند منجر به افزایش تلفات انرژی، کاهش عمر مفید تجهیزات، توقف تولید و حتی بروز حوادث جبرانناپذیر شود. در ادامه مهمترین نکات طراحی و انتخاب تجهیزات حفاظتی (بیمتال، MPCB، رله کنترل بار و رله کنترل فاز) را بررسی میکنیم:
۱. محاسبه جریان نامی و بار موتور
- جریان نامی موتور باید مبنای انتخاب تجهیز حفاظتی باشد.
- برای بیمتال یا MPCB، محدوده تنظیم باید ۱٫۰۵ تا ۱٫۲ برابر جریان کاری موتور باشد.
- در موتورهایی با جریان راهاندازی بالا، باید تجهیزی انتخاب شود که تحمل چند ثانیه جریان زیاد را بدون قطع داشته باشد.
مثال: اگر موتور ۱۵ کیلووات با جریان نامی ۲۹ آمپر دارید، بیمتال باید در محدوده ۲۹ تا ۳۲ آمپر تنظیم شود.
۲. ظرفیت قطع (Breaking Capacity)
- کلیدها و MPCB باید توانایی قطع اتصال کوتاه را در ولتاژ و جریان نامی شبکه داشته باشند.
- ظرفیت قطع پایین ممکن است باعث انفجار یا آسیب شدید به کلید شود.
- در شبکههای صنعتی با سطح اتصال کوتاه بالا (مثلاً نزدیک ترانس قدرت)، حتماً باید به ظرفیت قطع تجهیز توجه شود.
۳. در نظر گرفتن شرایط محیطی
- دمای محیط: بیمتالها نسبت به دما حساساند. دمای بالا باعث عملکرد زودهنگام و دمای پایین باعث تأخیر در قطع میشود.
- رطوبت و گردوغبار: تجهیزات باید IP مناسب (درجه حفاظت مکانیکی) داشته باشند.
- در محیطهای با آلودگی شدید، توصیه میشود از کلیدهای حفاظت موتور با محفظه بسته استفاده شود.
۴. ضریب اطمینان و آیندهنگری
همیشه ضریب اطمینان در نظر بگیرید. اگر موتور در آینده با بار بیشتری کار کند یا ارتقا یابد، تجهیز حفاظتی باید توان پوشش این تغییر را داشته باشد.
انتخاب تجهیز در محدوده بالاتر از جریان کاری (حدود ۱۰٪ بیشتر) توصیه میشود.
۵. تطابق با استانداردها و هماهنگی حفاظتی (Selectivity)
- تجهیزات باید با استانداردهای IEC یا IEEE سازگار باشند.
- هماهنگی حفاظتی (Selectivity) یعنی در هنگام بروز خطا، تجهیز نزدیک به بار عمل کند و نه کل سیستم.
برای این منظور معمولاً از ترکیب MCCB در بالادست و MPCB یا بیمتال در پاییندست استفاده میشود.
۶. تأثیر هارمونیکها و بارهای غیرخطی
در بارهایی مثل درایوها، کورههای القایی و سیستمهای IT، وجود هارمونیک باعث افزایش جریان مؤثر میشود.
در این شرایط باید بیمتال یا رله بار را با در نظر گرفتن ضریب اصلاح هارمونیکی انتخاب کرد.
۷. قابلیت تنظیم و تست
تجهیز باید امکان تنظیم دقیق جریان قطع و زمان تأخیر را داشته باشد.
تست دورهای با استفاده از ابزار تست توصیه میشود تا عملکرد در شرایط واقعی بررسی شود.
تجهیزاتی مانند رله کنترل بار دیجیتال، امکان نمایش جریان لحظهای و تست عملکرد داخلی دارند.
۸. هزینه و نگهداری تجهیزات برق صنعتی
همیشه انتخاب ارزانترین تجهیزات برق صنعتی بهترین گزینه نیست. باید هزینه کل چرخه عمر (LCC) در نظر گرفته شود.
تجهیزی که عمر بالاتر و قابلیت نگهداری سادهتر دارد، در درازمدت مقرونبهصرفهتر است.
۹. ترکیب تجهیزات حفاظتی
برای حفاظت کامل، معمولاً یک تجهیز کافی نیست.
ترکیب مناسب:
MPCB یا فیوز: حفاظت اتصال کوتاه
بیمتال یا رله بار: حفاظت اضافه بار
رله فاز: حفاظت خطاهای فاز
در طراحی و انتخاب تجهیزات حفاظتی برق صنعتی، باید همه عوامل شامل جریان نامی، ظرفیت قطع، شرایط محیطی، هارمونیکها، هماهنگی حفاظتی و هزینه چرخه عمر در نظر گرفته شوند. تنها در این صورت میتوان به سیستم مطمئن، پایدار و ایمن دست یافت.
جمع بندی
تجهیزات حفاظتی برق مانند بیمتال، MPCB و کنترل بار ستونهای اصلی امنیت موتورهای صنعتی هستند. آموزش صحیح و کاربردی این تجهیزات، تضمینی برای تامین نیاز بازار و اجرای پروژههای صنعتی با کیفیت است.
برای یادگیری کامل این مباحث همراه با ارائه مدرک معتبر فنیحرفهای، دورههای دپارتمان برق و الکترونیک ایده پاژ مناسب شما است.
سؤالات متداول درباره تجهیزات حفاظتی برق در صنعت
تجهیزات حفاظتی برق در صنعت برای جلوگیری از آسیب دیدن موتورهای الکتریکی، تابلو برقها و سایر دستگاههای صنعتی در برابر اضافهبار، اتصال کوتاه، افت ولتاژ و خطاهای فازی به کار میروند. این تجهیزات به افزایش عمر مفید ماشینآلات و کاهش هزینههای تعمیر کمک میکنند.
بیمتال تنها در برابر اضافهبار حرارتی از موتور محافظت میکند، در حالی که کلید حرارتی MPCB هم حفاظت حرارتی و هم حفاظت مغناطیسی در برابر اتصال کوتاه را بر عهده دارد. به همین دلیل MPCB یکی از کاملترین تجهیزات حفاظتی برق در صنعت محسوب میشود.
رله کنترل بار با دقت بالای خود میتواند جریان هر فاز را مانیتور کرده و در برابر اضافهبار، نوسان جریان یا قطع فاز واکنش سریع نشان دهد. این ویژگی باعث شده رله کنترل بار نسبت به بیمتال انتخاب مطمئنتری در تجهیزات حفاظتی برق در صنعت باشد.
کنترل فاز از آسیبهای ناشی از تغییر توالی فاز، عدم تعادل ولتاژ یا قطع شدن یک فاز جلوگیری میکند. این موضوع برای موتورهای سهفاز حیاتی است و کنترل فاز به عنوان یکی از تجهیزات حفاظتی برق در صنعت، نقش مهمی در افزایش ایمنی سیستم ایفا میکند.
برای انتخاب بهترین تجهیزات حفاظتی برق در صنعت باید عواملی مانند نوع بار، توان موتور، شرایط محیطی، حساسیت تجهیزات و بودجه در نظر گرفته شود. استفاده ترکیبی از بیمتال، کلید حرارتی، رله کنترل بار و کنترل فاز میتواند حداکثر حفاظت را فراهم کند.
