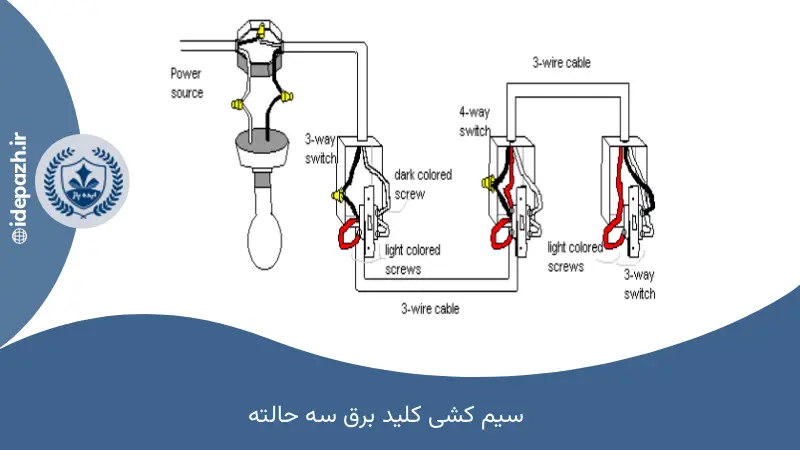

طراحی و سیم کشی کلید برق سه حالته
کلید سهراهه یکی از پرکاربردترین ابزارهای برق ساختمان است که برای کنترل یک منبع روشنایی از دو نقطه متفاوت استفاده میشود. این نوع کلید به دلیل کاربرد آسان و افزایش راحتی در کنترل نور، در بسیاری از پروژههای خانگی و صنعتی به کار میرود. یادگیری نحوه سیم کشی کلید سه حالته یکی از مهارتهای پایه در آموزش برق خانگی و صنعتی است که به برقکاران تازهکار کمک میکند تا در عمل، مدارهای روشنایی پیشرفتهتری را پیادهسازی کنند. در این مقاله همراهمان باشید تا به بررسی سیم کشی کلید برق سه حالته بپردازیم:
کلید سه حالته چیست؟
کلید سه حالته (که به آن کلید تبدیل نیز گفته میشود) نوعی کلید برق است که امکان روشن و خاموش کردن یک لامپ را از دو نقطه فراهم میکند. برای مثال، در یک راهپله یا اتاق خواب میتوان با استفاده از دو کلید سهراهه، لامپ را هم از ابتدای مسیر و هم از انتهای آن کنترل کرد. این ویژگی باعث راحتی در استفاده و افزایش ایمنی در محیطهای بزرگ یا تاریک میشود.
کاربرد کلید سه حالته در کنترل روشنایی
کلید سهحالته یکی از پرکاربردترین تجهیزات در برق ساختمان است که برای کنترل یک چراغ یا مجموعهای از چراغها از دو نقطه مختلف بهکار میرود. این کلید بهویژه در مکانهایی که نیاز به روشن یا خاموش کردن چراغ از چند محل وجود دارد، کاربرد فراوانی دارد.
در ادامه به مهمترین کاربردها و مزایای استفاده از کلید سه حالته در کنترل روشنایی میپردازیم:
1. کنترل روشنایی از دو نقطه
اصلیترین کاربرد کلید سهحالته، کنترل یک منبع نور از دو محل مختلف است.
برای مثال:
در راهپلهها، میتوان چراغ را در ابتدای پله روشن و در انتهای آن خاموش کرد.
در اتاقخوابها، میتوان چراغ را از کنار در ورودی و کنار تخت کنترل کرد.
در سالنهای بزرگ یا راهروها، امکان کنترل چراغها از دو سمت فضا وجود دارد.
2. افزایش راحتی و صرفهجویی در انرژی
کاربر دیگر نیازی ندارد مسیر طولانی را برای خاموش کردن چراغ طی کند؛ این موضوع علاوه بر راحتی بیشتر، باعث صرفهجویی در مصرف انرژی نیز میشود، زیرا چراغها بیدلیل روشن نمیمانند.
3. افزایش ایمنی در فضاهای تاریک
در فضاهایی مانند پلهها یا پارکینگها، وجود کلید سهحالته خطر زمینخوردن یا آسیب در تاریکی را کاهش میدهد. روشن کردن چراغ از محل ورودی و خاموش کردن آن از محل خروج، امنیت تردد را افزایش میدهد.
4. کاربرد در طراحیهای مدرن و هوشمند
در ساختمانهای جدید و سیستمهای روشنایی هوشمند، کلید سهحالته بهعنوان بخشی از مدارهای کنترل چندنقطهای مورد استفاده قرار میگیرد. حتی میتوان آن را با سنسورها یا کلیدهای لمسی ترکیب کرد تا عملکردی پیشرفتهتر ایجاد شود.
5. انعطاف در سیمکشی و طراحی مدار
کلید سهحالته با ساختاری ساده و قابل فهم، امکان تنظیم مدارهای چندگانه روشنایی را فراهم میکند. برقکار میتواند بسته به نیاز پروژه، تعداد کلیدها و مسیر سیمکشی را تنظیم کند.
معرفی محلهای مناسب برای نصب
کلید سهراهه معمولاً در مکانهایی نصب میشود که نیاز به کنترل نور از دو سمت وجود دارد. بهترین محلها برای نصب این مدار عبارتاند از:
راهپلهها و راهروها: برای روشن و خاموش کردن چراغ از طبقه بالا یا پایین.
سالنهای بزرگ: که ورودیهای مختلف دارند.
اتاقخوابها: برای کنترل چراغ از کنار در ورودی و کنار تخت.
تجهیزات حفاظتی برق در صنایع مختلف نقش حیاتی در تضمین ایمنی و کارکرد بهینه سیستمهای برقی دارند. این تجهیزات نه تنها از تجهیزات برقی در برابر خطرات ناشی از جریان برق اضافی، اتصال کوتاه و خطاهای دیگر محافظت میکنند، بلکه ایمنی افراد و کارگران را نیز بهبود میبخشند. در راهنمای جامع تجهیزات حفاظتی برق در صنعت + مقایسه MPCB و بیمتال به بررسی بررسی انواع تجهیزات حفاظتی برق پرداخته ایم.
تفاوت سیم کشی کلید برق سه حالته با کلید معمولی
کلید معمولی تنها یک ورودی و یک خروجی دارد و میتواند جریان برق را فقط از یک نقطه قطع یا وصل کند. اما کلید سهراهه دارای سه ترمینال است (یک ورودی و دو خروجی) که همین ویژگی باعث میشود بتواند در دو مسیر مختلف، برق را به سمت لامپ هدایت کند. به بیان سادهتر، کلید معمولی فقط یک مسیر روشنایی دارد ولی کلید سهراهه دو مسیر متغیر برای کنترل مدار ایجاد میکند.
ساختار داخلی و تعداد ترمینالها
در داخل کلید سهراهه سه ترمینال وجود دارد: یکی به عنوان ترمینال مشترک (COM) و دو ترمینال دیگر به عنوان مسافر یا متغیر (L1 و L2) شناخته میشوند. هنگام تغییر وضعیت کلید، جریان برق از یکی از مسیرهای مسافر عبور میکند و مسیر دیگر قطع میشود. همین جابجایی مسیرها باعث کنترل لامپ از دو نقطه مختلف میشود.
نحوه عملکرد هر کلید در مدار
در مدار سهراهه، هر کلید به عنوان یک نقطه سوئیچ بین دو مسیر عمل میکند. با تغییر وضعیت هر کلید، مدار بین حالت وصل و قطع جابجا میشود. بهطور خلاصه، اگر هر دو کلید در وضعیت یکسان باشند، چراغ روشن است و اگر یکی از آنها تغییر وضعیت دهد، مدار قطع و لامپ خاموش میشود.
اجزای اصلی سیم کشی کلید برق سه حالته
کلید تبدیل (دوطرفه): دو عدد برای کنترل از دو نقطه.
سیم فاز، نول و برگشتی: برای برقراری ارتباط بین منبع و لامپ.
لامپ یا منبع روشنایی: مصرفکننده مدار که روشن و خاموش میشود.
نحوه نصب کلید سه حالته سه پایه
کلید سه حالته سه پایه یک نوع کلید الکتریکی است که برای کنترل یک وسیله یا بار (مانند لامپ) از دو مکان مختلف بهکار میرود. این نوع کلیدها معمولاً در مکانهایی استفاده میشوند که نیاز به کنترل یک دستگاه از دو نقطه مختلف باشد، مانند راهپلهها یا اتاقهای بزرگ که از دو درب مختلف به یک روشنایی یا لامپ دسترسی دارند.
اجزای کلید سه حالته سه پایه
کلید سه حالته (Three-way Switch): این کلید بهصورت معمول دارای سه ترمینال است:
ترمینال مشترک (Common Terminal): ترمینالی که به سیم ورودی (معمولاً فاز) متصل میشود.
ترمینالهای تغییر وضعیت (Traveler Terminals): دو ترمینال که بهطور معمول به ترمینالهای تغییر وضعیت در کلید دوم وصل میشوند.
سیمهای تغییر وضعیت (Traveler Wires): این سیمها از کلید اول به کلید دوم متصل میشوند تا کنترل وضعیت روشن/خاموش لامپ از هر دو نقطه ممکن باشد.
کلید چهارحالته (Four-way Switch): اگر سهکلید یا بیشتر برای کنترل روشنایی از چندین نقطه استفاده شود، از این نوع کلید استفاده میشود.
مراحل نصب کلید سه حالته سه پایه
1. قطع برق و ایمنی
قبل از شروع نصب، اطمینان حاصل کنید که برق اصلی از تابلو برق قطع شده است تا خطر برقگرفتگی وجود نداشته باشد. برای این کار، قطعکننده (کلید مینیاتوری) مدار مربوط به روشنایی را خاموش کنید.
2. اتصال سیم فاز به کلید اول
سیم فاز ورودی از تابلو برق را به ترمینال مشترک کلید سه حالته اول (Common Terminal) متصل کنید. این سیم ورودی معمولاً بهصورت قرمز یا سیاه است.
3. اتصال سیمهای تغییر وضعیت
از دو ترمینال تغییر وضعیت (Traveler Terminals) در کلید اول، دو سیم به ترمینالهای تغییر وضعیت کلید دوم متصل کنید. این سیمها معمولاً به رنگهای متفاوت (مثلاً سبز یا زرد) هستند و برای انتقال وضعیت تغییرات کلید از یک نقطه به نقطه دیگر عمل میکنند.
4. اتصال سیم نول به بار (لامپ)
سیم نول از مدار برق را به لامپ یا بار مورد نظر وصل کنید. این سیم نول باید مستقیماً از تابلو برق به لامپ هدایت شود تا مدار کامل شود.
5. اتصال ترمینال مشترک کلید دوم به لامپ
ترمینال مشترک کلید سه حالته دوم را به سیم خروجی لامپ متصل کنید. به این ترتیب، در حالت تغییر وضعیت، لامپ از هر دو نقطه میتواند روشن یا خاموش شود.
6. اتصال سیمهای نهایی
از آنجا که کلید سوم (در صورت استفاده) معمولاً بهعنوان کلید چهارحالته یا اضافه در مدار استفاده میشود، در صورتی که از سه کلید برای کنترل یک لامپ استفاده میکنید، باید از سیمهای مشابه برای اتصال ترمینالهای تغییر وضعیت بهصورت مشابه در تمام کلیدها استفاده کنید.
7. اتصال سیم برق به لامپ
پس از تکمیل اتصالات کلیدها و اطمینان از درست بودن سیمبندی، سیم فاز را به لامپ یا بار نهایی متصل کنید.
8. بررسی اتصالات
قبل از روشن کردن برق، تمامی اتصالات سیمها را بهدقت بررسی کنید. مطمئن شوید که هیچ سیمی شل نباشد و همه سیمها بهدرستی به ترمینالها متصل شدهاند.
9. روشن کردن برق و تست کلیدها
پس از اطمینان از صحت نصب، برق اصلی را دوباره وصل کنید و عملکرد کلیدها را آزمایش کنید. باید بتوانید با تغییر موقعیت هر یک از کلیدها، لامپ را از هر دو نقطه روشن و خاموش کنید.
نکات مهم در نصب کلید سه حالته سه پایه:
نحوه نصب کلید سه حالته شش پایه
برای طراحی مدار، ابتدا باید نقشه سیمکشی رسم شود. در این نقشه، فاز ورودی به ترمینال مشترک کلید اول متصل میشود، دو سیم مسافر بین دو کلید متصل میگردند و در نهایت ترمینال مشترک کلید دوم به لامپ وصل میشود. سپس نول از منبع مستقیم به لامپ میرسد. این طرح ساده اما کاربردی، اساس کار تمام مدارهای روشنایی دوطرفه است. نقشه کلید سه حالته
مراحل گام به گام سیم کشی کلید سه راهه
طریقه نصب کلید سه حالته دارای مراحل مختلفی است که از جمله میتوان به موارد زیر اشاره کرد:
- مشخص کردن محل نصب کلیدها در دو نقطه مختلف مسیر.
اتصال سیمهای مسافر بین دو کلید سهراهه.
اتصال سیم فاز به ترمینال مشترک کلید اول.
اتصال لامپ به نول و خروجی فاز از کلید دوم.
تست مدار پس از اطمینان از عایق بودن اتصالات.
نکات ایمنی هنگام سیمکشی کلید سهراهه
قبل از شروع کار، برق را از فیوز اصلی قطع کنید.
از سیم مناسب و ابزار عایقدار استفاده کنید.
رنگبندی استاندارد سیمها (فاز قرمز، نول آبی، ارت زرد-سبز) را رعایت کنید.
از نوار چسب برق باکیفیت برای پوشش اتصالات استفاده کنید.
عیبیابی مدار سهراهه
در صورت کار نکردن مدار، مراحل زیر را بررسی کنید:
اطمینان از اتصال درست سیمهای مسافر و مشترک در هر کلید.
تست مسیر برق با فازمتر یا مولتیمتر.
بررسی سالم بودن کلیدها و لامپ.
رفع هرگونه اتصالی یا قطعی در مسیر سیمکشی.
توصیههای فنی برای اجرای بهتر مدار
از کلیدهای استاندارد و برندهای معتبر استفاده کنید.
ضخامت سیمها را متناسب با جریان مدار انتخاب کنید.
از جعبه کلید و پریز مقاوم و مناسب برای نصب استفاده کنید.
هنگام نصب، اتصالات را محکم و تمیز انجام دهید تا از اتصالی جلوگیری شود.
یکی از جذابترین و محبوبترین دورههایی که آموزشگاه ایده پاژ در حوزه الکتریک برگزار کرده است، دوره برق صنعتی با رویکرد عملی و کارگاهی است. این دوره در مشهد برگزار میشود و همواره مسیر اشتغال زایی افراد را سریعتر کرده است. اگر شما هم قصد ورود به رشته برق را دارید کافی است فرم زیر را تکمیل نمایید تا کارشناسان ما با شما ارتباط برقرار کنند.
سیم بندی کلید کلنگی سه حالته
کلید کلنگی سه حالته یکی از انواع کلیدهای الکتریکی است که برای کنترل روشن و خاموش کردن دستگاهها و یا تغییر وضعیت آنها بهکار میرود. این کلیدها معمولاً در مدارهای الکتریکی صنعتی و خانگی برای ایجاد عملکردهای خاص مورد استفاده قرار میگیرند. سیمبندی کلید کلنگی سه حالته برای تنظیم وضعیتهای مختلف یک دستگاه مانند دو حالت روشن و خاموش و یک حالت میانه طراحی شده است.
اجزای کلید کلنگی سه حالته
دکمههای کلید: معمولاً این کلیدها شامل سه موقعیت (حالت) هستند: “روشن”، “خاموش” و “حالت میانه” که میتوانند با حرکت دکمه در جهات مختلف تغییر کنند.
اتصالهای برق: در سیمبندی این کلیدها معمولاً از ۳ یا ۴ ترمینال استفاده میشود که به ترتیب برای ورودی برق، خروجیها و حالت میانه اتصال داده میشوند.
سیم بندی کلید کلنگی سه حالته
در سیم بندی کلید کلنگی سه حالته سه وضعیت مختلف قابل شبیهسازی هستند. به طور کلی، سه سیم یا ورودی از دستگاه به ترمینالهای مختلف کلید متصل میشوند. هر ترمینال در موقعیتهای مختلف بهصورت زیر عمل میکند:
حالت اول (روشن):
در این حالت، یک یا چند ترمینال به هم متصل میشوند تا برق به دستگاه یا مصرفکننده انتقال یابد و آن را روشن کند.
حالت دوم (خاموش):
در این حالت، ترمینالها بهگونهای قرار میگیرند که برق از دستگاه قطع شود و دستگاه خاموش باقی بماند.
حالت سوم (حالت میانه):
این حالت معمولاً برای کنترل یک عملکرد ویژه یا موقت مانند تنظیم ولتاژ یا حالت خاصی برای دستگاهها در نظر گرفته میشود. در این حالت، اتصالها بهگونهای تنظیم میشوند که مدار با وضعیت خاصی فعال یا غیرفعال شود.
نحوه سیم بندی کلید کلنگی سه حالته
اتصال ورودی برق: سیم برق ورودی (بهطور معمول فاز) به یک ترمینال مشترک (COM) کلید وصل میشود.
اتصال دستگاهها یا مصرفکنندهها: سیم خروجی (نول) به ترمینالهایی که بر اساس وضعیت کلید جریان برق را به دستگاه منتقل میکنند، متصل میشود.
ترمینالهای وضعیت میانه: ترمینال دیگری برای تنظیم وضعیت میانه ممکن است برای دستگاههایی با عملکرد خاص یا ویژگیهایی که به حالت میانه نیاز دارند، استفاده شود.
کاربردهای کلید کلنگی سه حالته
کنترل روشن و خاموش کردن دستگاههای مختلف: بهویژه در مدارهایی که نیاز به یک وضعیت میانه یا تغییرات تدریجی دارند.
استفاده در وسایل خانگی و صنعتی: مانند آسانسورها، هواکشها، چراغها و سایر دستگاهها.
کنترل موتورهای الکتریکی: در سیستمهای اتوماتیک و صنایع برای تغییر سرعت یا جهت چرخش موتورها.
نکات مهم
هنگام سیم بندی کلید کلنگی سه حالته اطمینان از اتصال صحیح و ایمنی مهم است. برای جلوگیری از ایجاد اتصالات کوتاه و برقگرفتگی، باید سیمها بهدرستی و مطابق با استانداردها بسته شوند.
در برخی از موارد، این کلیدها میتوانند بهعنوان قسمتی از مدار فرمان در تابلوهای برق صنعتی برای کنترل دستگاهها و ماشینآلات مختلف مورد استفاده قرار گیرند.
نقشه کلید سه حالته
کلید سه حالته (Three-way Switch) یکی از اجزای رایج در سیستمهای برق و روشنایی است که برای کنترل یک دستگاه از دو نقطه مختلف بهکار میرود. این نوع کلیدها معمولاً در مدارهای روشنایی و در جاهایی که نیاز به کنترل یک منبع روشنایی از دو مکان مختلف باشد، استفاده میشوند. برای مثال، در راهپلهها یا اتاقهای بزرگ، میتوان یک لامپ را از دو نقطه مختلف روشن و خاموش کرد.
اصول عملکرد کلید سه حالته
کلید سه حالته معمولاً از دو کلید به نامهای کلید سهحالته (Three-way switch) و کلید چهارحالته (Four-way switch) تشکیل میشود. در نقشهبرداری این کلیدها، هدف اصلی کنترل یک بار (مثلاً لامپ) از دو نقطه مختلف است. این عملکرد بهوسیله تغییر موقعیت کلیدها انجام میشود.
اجزای نقشه کلید سه حالته
در یک سیستم با کلید سه حالته، معمولاً سه عدد ترمینال وجود دارد که در جدول زیر آنها را معرفی نموده ایم و توضیحات مربوط به آن را شرح دادهایم:
| نوع ترمینال | توضیحات |
|---|---|
| ترمینال مشترک (Common Terminal) | به ورودی برق (معمولاً فاز) متصل میشود. |
| ترمینالهای تغییر حالت (Traveler Terminals) | برای اتصال کلید بهکار میروند و حالت تغییر وضعیت را کنترل میکنند. |
| ترمینال خروجی (Load Terminal) | به بار (مثلاً لامپ) متصل میشود. |
نقشه سیم بندی کلید سه حالته
نقشه سیمبندی کلید سه حالته شامل دو کلید است که بهصورت زیر با هم کار میکنند:
کلید اول (کنترل اول):
یکی از کلیدها به ورودی برق (فاز) متصل میشود و از ترمینال مشترک برای اتصال به سیم فاز استفاده میکند.
از دو ترمینال تغییر حالت (Traveler Terminals)، دو سیم به کلید دوم (کنترل دوم) منتقل میشود.
کلید دوم (کنترل دوم):
ترمینال مشترک این کلید به لامپ یا بار متصل میشود.
دو ترمینال تغییر حالت (Traveler Terminals) به ترمینالهای تغییر حالت کلید اول متصل میشوند.
نحوه کار کلید سه حالته
در حالت اول، وقتی هر دو کلید در یک موقعیت قرار دارند (مثلاً به سمت بالا)، جریان برق به لامپ وصل میشود و لامپ روشن میشود.
در حالت دوم، زمانی که یکی از کلیدها تغییر حالت میدهد (به سمت پایین یا هر موقعیت دیگری)، جریان برق قطع میشود و لامپ خاموش میشود.
بهعبارت دیگر، با تغییر موقعیت هر یک از کلیدها، وضعیت روشن یا خاموش شدن لامپ تغییر میکند.
کاربردهای کلید سه حالته
کنترل روشنایی از دو نقطه مختلف: از این کلیدها میتوان در مکانهایی مانند راهپلهها، سالنهای بزرگ یا اتاقهایی با دو ورودی استفاده کرد.
مدارهای روشنایی با نیاز به کنترل از نقاط مختلف: این نوع سیستم برای بهبود راحتی و کارایی در محیطهای بزرگ طراحی شده است.
سیم بندی ساده کلید سه حالته
در سیستمهای معمولی، دو کلید سهحالته بهصورت موازی با یک لامپ به هم متصل میشوند.
سیم فاز از ورودی وارد ترمینال مشترک کلید اول میشود، سپس از دو ترمینال تغییر حالت (Traveler Terminals) به کلید دوم منتقل میشود.
ترمینال مشترک کلید دوم به بار (لامپ) متصل میشود.
مراحل سیم بندی
سیم فاز را به ترمینال مشترک کلید اول وصل کنید.
سیمهای تغییر حالت از ترمینالهای تغییر حالت کلید اول به ترمینالهای تغییر حالت کلید دوم وصل شوند.
ترمینال مشترک کلید دوم را به بار (لامپ) متصل کنید.
سیم نول را به لامپ وصل کنید تا جریان کامل به بار برسد.
جمعبندی و نتیجهگیری
مدار کلید سهراهه یکی از کاربردیترین مدارهای روشنایی در برق ساختمان است که با رعایت اصول طراحی، انتخاب تجهیزات استاندارد و اجرای صحیح، میتواند به راحتی کنترل نور از دو نقطه را ممکن سازد. اجرای این مدار علاوه بر افزایش آسایش کاربران، موجب ارتقای سطح ایمنی و بهرهوری انرژی در ساختمان نیز میشود.
سوالات متداول سیم کشی کلید برق سه حالته
کلید سهحالته چیست و چه تفاوتی با کلید معمولی دارد؟
کلید سهحالته (یا کلید تبدیل) نوعی کلید برق است که میتواند یک لامپ را از دو نقطه مختلف روشن یا خاموش کند. در حالی که کلید معمولی تنها از یک نقطه این کار را انجام میدهد، کلید سهحالته دارای سه ترمینال (یک مشترک و دو مسافر) است و به همین دلیل قابلیت کنترل دوطرفه مدار را دارد.
برای سیمکشی کلید سهحالته به چند عدد کلید نیاز داریم؟
برای اجرای یک مدار سهحالته استاندارد، دو عدد کلید سهراهه (دوطرفه) لازم است. هر کدام از این کلیدها در یک نقطه از مسیر نصب میشوند تا بتوان لامپ را از هر دو نقطه کنترل کرد.
ترتیب اتصال سیمها در مدار سهراهه چگونه است
در این مدار، فاز ورودی به ترمینال مشترک کلید اول وصل میشود. دو سیم مسافر بین دو کلید متصل میشوند و ترمینال مشترک کلید دوم به لامپ میرود. نول نیز مستقیم از منبع برق به لامپ متصل میشود. رعایت این ترتیب در جلوگیری از خطا و اتصالی بسیار مهم است.
اگر مدار سهراهه کار نکند، از کجا بفهمیم مشکل از کجاست؟
در این حالت ابتدا باید با فازمتر یا مولتیمتر مسیر جریان را بررسی کنید. شایعترین دلایل کار نکردن مدار، اشتباه در اتصال سیمهای مسافر یا جابهجایی سیم مشترک است. همچنین ممکن است یکی از کلیدها یا خود لامپ خراب باشد.
آیا میتوان از کلید سهراهه برای کنترل چند لامپ همزمان استفاده کرد؟
بله، در صورتی که چند لامپ به صورت موازی به یک خروجی متصل شوند، میتوان از همان مدار سهراهه برای کنترل همزمان آنها استفاده کرد. فقط باید توان مدار و ضخامت سیمها متناسب با تعداد لامپها انتخاب شود تا از گرم شدن سیمها جلوگیری شود.
