انژکتور چیست: مثل یک مکانیک ماهر انژکتور را بشناسید!
آیا میدانستید انژکتورها تنها در خودرو ها استفاده نمی شوند؟ از این قطعه پر استفاده در دستگاهها و سیستمهای مختلف مانند خودروها و هواپیماها تا صنایع مختلف، مانند پزشکی و شیمی، استفاده می شود. در این مقاله به بررسی کامل انژکتور ها پرداخته می شود، از انواع انژکتور ها گرفته تا مزایا و معایب آن ها و چگونگی شستشو و سرویس کردن آن بررسی می شود. در انتها مقاله شما دقیقا مثل یک مکانیک ماهر به انژکتور مسلط می شوید و دانش خود را در این زمینه بالاتر می برید و مشکلاتی که با این قطعه داشتید را به راحتی عیب یابی می کنید.
تاریخچه انژکتور (اولین انژکتور در موتورهای هواپیماها)
تاریخچه انژکتورها به اوایل قرن بیستم بازمیگردد. اولین بار در موتورهای هواپیما مورد استفاده قرار گرفتند، جایی که نیاز به کارکرد مطمئن در ارتفاعات بالا و شرایط سخت وجود داشت.
انژکتور ها در دهههای 1950 و 1960، انژکتورها وارد صنعت خودروسازی شدند. شرکتهایی مانند Bosch و Chevrolet از این فناوری در خودروهای سواری استفاده کردند، که این امر انقلابی در کارایی و کاهش مصرف سوخت ایجاد کرد.
با گذشت زمان، انژکتورها پیشرفتهای قابل توجهی را تجربه کردند. از نظامهای مکانیکی سنتی به سیستمهای الکترونیکی پیچیده تغییر یافتند، که این امر به افزایش دقت و کاهش آلایندگی کمک کرد.
تکنولوژی انژکتور همچنان در حال پیشرفت است. با تمرکز بر کاهش انتشار گازهای گلخانهای و بهبود کارایی، انتظار میرود که این فناوری در آینده نیز همچنان شاهد نوآوریهای بیشتری باشد.
انژکتور چیست؟
اگر به دنیای فنی خودرو علاقه دارید یا قصد یادگیری deeper در مورد قطعات ماشین را دارید، حتماً کلمه انژکتور به گوشتان خورده است. شاید برایتان سوال پیش آمده باشد که انژکتور چیست؟ یا اینکه انژکتور یعنی چی و چه کاری انجام میدهد؟ در این مطلب میخواهیم به زبان ساده توضیح دهیم انژکتور یعنی چه و ببینیم ماشین انژکتور یعنی چی که اینقدر درباره آن صحبت میشود. همچنین به معنی injection در خودرو میپردازیم و یک تعریف کلی از انژکتور ماشین ارائه میدهیم. به زبان بسیار ساده، انژکتور ماشین یک قطعه کلیدی در خودروهای امروزی است که وظیفه رساندن سوخت به موتور را بر عهده دارد . برای درک بهتر اینکه انژکتور یعنی چی، میتوانید آن را به عنوان یک افشانه یا سرنگ بسیار دقیق و هوشمند در نظر بگیرید که بنزین را به صورت پودر شده (اتمیزه) به داخل سیلندر موتور تزریق میکند
به زبان بسیار ساده، انژکتور ماشین یک قطعه کلیدی در خودروهای امروزی است که وظیفه رساندن سوخت به موتور را بر عهده دارد . برای درک بهتر اینکه انژکتور یعنی چی، میتوانید آن را به عنوان یک افشانه یا سرنگ بسیار دقیق و هوشمند در نظر بگیرید که بنزین را به صورت پودر شده (اتمیزه) به داخل سیلندر موتور تزریق میکند
ماشین انژکتور یعنی چی و چه فرقی با ماشینهای قدیمی دارد؟
برای پاسخ به این سوال که ماشین انژکتور یعنی چی، بهتر است آن را با خودروهای کاربراتوری مقایسه کنیم. در خودروهای قدیمی، کاربراتور وظیقه مخلوط کردن هوا و سوخت را بر عهده داشت، اما این کار را با دقت کمتری انجام میداد. اما در تعریف انژکتور ماشین باید گفت این قطعه الکترونیکی است و توسط کامپیوتر خودرو (ECU) کنترل میشود
ماشین انژکتور یعنی چی در عمل؟ یعنی ماشینی که:
مصرف سوخت بهینهتری دارد و در مصرف بنزین صرفهجویی میکند .
آلایندگی کمتری تولید میکند و برای محیط زیست بهتر است .
قدرت و گشتاور بیشتری دارد و عملکرد موتور روانتر است .
در هوای سرد به راحتی روشن میشود و نیازی به کشیدن ساسات نیست .
به طور خلاصه، وقتی میگوییم ماشین انژکتور یعنی چی، یعنی خودرویی که با فناوری پیشرفتهتری سوخت را مدیریت میکند و کارایی بالاتری دارد.

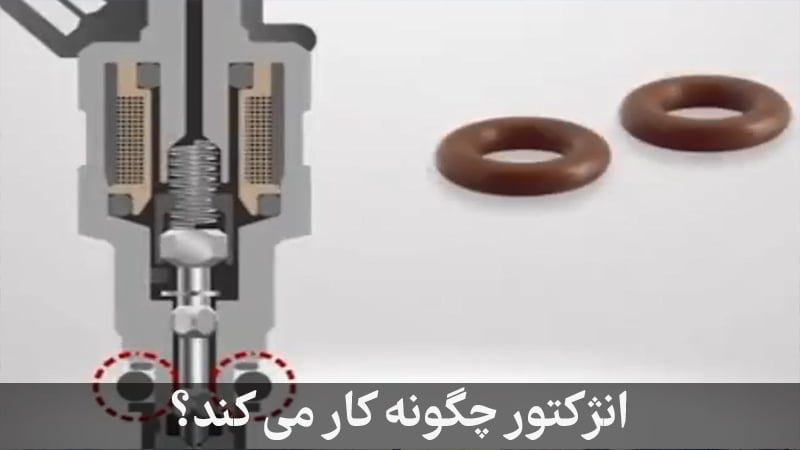

انژکتور چگونه کار می کند؟ نقش آن در سیستم سوخت رسانی خودرو چیست؟
انژکتور در واقع یک شیر برقی است که آخرین عضو سیستم سوخت رسانی محسوب شده و وظیفه دارد سوخت را به صورت اتمیزه و پودری مانند به داخل منیفولد هوا (یا سیلندر موتور) پاشش کند.
این قطعه دو اورینگ آب بند دارد که اورینگ پایین برای آب بندی انژکتور با منیفولد هوا است. اگر این اورینگ به خوبی آب بندی نکند، از آن هوا وارد منیفولد شده و باعث رقیق شدن نسبت سوخت به هوا می شود. رقیق شدن نسبت سوخت به هوا باعث بالا رفتن دما محفظه احتراق میشود.
اورینگ بالایی نیز برای آب بندی انژکتور و ریل سوخت کاربرد دارد و اگر این اورینگ هم به خوبی آب بندی نکند، باعث نشتی سوخت از این ناحیه خواهد شد.
در بعضی از خودروها از یک عایق پلاستیکی استفاده میشود که به عنوان یک عایق حرارتی عمل کرده و جلوی انتقال حرارت به انژکتور را می گیرد.
اجزا انژکتور کدامند؟
در ارتباط با قسمت های مختلف انژکتور میتوان به موارد زیر اشاره کرد:
همانطور که بالاتر اشاره شد، انژکتورها اجزای حیاتی در سیستم سوخت رسانی خودرو ها بوده و مسئول تزریق سوخت به سیلندرهای موتور هستند تا سوخت به طور موثری احتراق کند. در ادامه مقاله، به بررسی اجزا و ساختمان انژکتورها میپردازیم:
بدنه انژکتور
بدنه انژکتور عمدتاً از فلزات مقاوم در برابر فشار و حرارت ساخته میشود. آنها معمولاً از آلیاژهای فولادی یا آلومینیوم استفاده میکنند. بدنه انژکتور شامل کانکتور برقی است که برای اتصال به سیستم تزریق سوخت استفاده میشود.
سوزن انژکتور
سوزن انژکتور بخشی است که سوخت از آن عبور میکند و به سیلندرهای موتور تزریق میشود. سوزن انژکتور باید دقیقاً به بدنه انژکتور بسته شود تا هیچ فاصلهی آزادی بین آنها وجود نداشته باشد. این سوزن به صورت یک میله بلند و نازک شکل میگیرد و عموماً از فولاد ضدزنگ ساخته میشود.
نازل انژکتور
نازل انژکتور مسئول کنترل جریان سوخت است. آن به طور معمول بر روی سوزن قرار گرفته و هنگامی که سوزن انژکتور باز شده و سوخت به سیلندر تزریق میشود، شانه انژکتور نیز باز میشود تا جریان سوخت فعال شود.
فیلتر سوخت
فیلتر سوخت نقش مهمی در عملکرد انژکتور دارد. این قطعه مسئول تصفیه سوخت از ذرات و رسوبات مختلف است.
وجود فیلتر سوخت باعث جلوگیری از ورود ذرات آلوده به انژکتور و خرابی آن میشود. این فیلتر باید به صورت دورهای تعویض شود تا عملکرد انژکتور بهینه باقی بماند.
سنسور انژکتور
انژکتورها معمولاً دارای سنسورهایی هستند که اطلاعاتی از محیط و شرایط سوخترسانی را به سیستم مدیریت موتور (ECU) ارسال میکنند. این سنسورها شامل سنسورهای فشار سوخت، دما و جریان هستند.
فنر برگشت دهنده یا سلونوئید
سوله انژکتور برای کنترل زمان و میزان تزریق سوخت استفاده میشود. با اعمال جریان الکتریکی به سولنوئید، شیری درونی را باز و بسته میکند. این عمل باعث میشود سوخت به طور دقیق و در زمان مورد نیاز تزریق شود.
سولنوئیدها معمولاً با استفاده از سیستمهای الکترونیکی کنترل میشوند و به واسطه سیگنالهای الکتریکی از طریق سیستم رایانهای خودرو کنترل میشوند.
و سایر اجزا شامل: سیم پیچ، فنر برگشت، نازل خروجی، درپوش محافظ
سنسور انژکتور چیست؟
برای درک مفهوم سنسور انژکتور چیست، ابتدا باید بدانیم که انژکتور به تنهایی کار نمیکند. در خودروهای مدرن، یک واحد کنترل الکترونیکی به نام ECU (مغز متفکر خودرو) وجود دارد که وظیفه مدیریت موتور را بر عهده دارد . اما ECU برای اینکه بداند چه زمانی و چقدر سوخت به موتور تزریق کند، نیاز به اطلاعات دارد. این اطلاعات توسط سنسورهای مختلفی که در نقاط گوناگون موتور نصب شدهاند، جمعآوری و به ECU ارسال میشوند .
پس وقتی صحبت از سنسور انژکتور چیست میشود، در واقع منظور مجموعه سنسورهایی است که به طور غیرمستقیم عملکرد انژکتور را کنترل میکنند. مهمترین این سنسورها عبارتند از :
سنسور دور موتور (CRANK Sensor): وظیفه آن تشخیص سرعت و موقعیت میللنگ است تا زمان دقیق پاشش سوخت مشخص شود.
سنسور فشار هوای منیفولد (MAP Sensor): این سنسور فشار هوای ورودی به موتور را اندازهگیری میکند تا ECU بتواند چگالی هوا را محاسبه و میزان سوخت مورد نیاز را تنظیم کند.
سنسور دریچه گاز (TPS Sensor): وظیفه آن اطلاعرسانی به ECU درباره میزان فشردن پدال گاز توسط راننده است.
سنسور اکسیژن (O2 Sensor): این سنسور در مسیر اگزوز نصب میشود و میزان اکسیژن باقیمانده در گازهای خروجی را اندازهگیری میکند. این اطلاعات برای تنظیم دقیق نسبت سوخت و هوا و کاهش آلایندگی استفاده میشود .
سنسور دمای آب (Coolant Temperature Sensor): دمای موتور را اندازهگیری میکند تا در هوای سرد، ECU دستور پاشش سوخت بیشتری برای روشن شدن آسان خودرو صادر کند.
تمام این سنسورها اطلاعات را به ECU میفرستند و ECU پس از پردازش آنها، دستور پاشش مقدار مشخصی سوخت را در زمان معین به انژکتور صادر میکند . بنابراین، خرابی هر یک از این سنسورها میتواند مستقیماً روی عملکرد انژکتور و در نتیجه کارکرد موتور تأثیر منفی بگذارد.
سوکت انژکتور و علائم خرابی آن (مثال: پراید)
سوکت انژکتور یا همان دسته سیم انژکتور، قطعۀ رابطی است که انژکتور را به سیمکشی اصلی خودرو متصل میکند. این قطعه وظیفه دارد فرمان الکتریکی صادر شده از ECU را به انژکتور برساند تا سوزن انژکتور باز شود . اگر این ارتباط به درستی برقرار نشود، انژکتور یا اصلاً کار نمیکند یا عملکرد آن مختل میشود.
علائم خرابی سوکت انژکتور
با توجه به منابع، علائم خرابی سوکت انژکتور (که گاهی با عنوان دسته سیم انژکتور نیز شناخته میشود) شامل موارد زیر است :
عملکرد ضعیف موتور: اگر سوکت خراب باشد و نتواند فرمان را به درستی منتقل کند، انژکتور به خوبی باز نمیشود و سوخت کافی به سیلندر نمیرسد. این مسئله باعث کاهش قدرت موتور، تردید در شتابگیری و عملکرد ناهموار خودرو میشود.
کاهش راندمان سوخت و افزایش مصرف: قطع و وصل شدن یا ضعیف شدن ارتباط الکتریکی میتواند باعث شود انژکتور بهدرستی عمل نکند و پاشش سوخت نامنظم شود. این امر معمولاً منجر به افزایش مصرف سوخت میشود، زیرا موتور برای جبران کمبود توان، به سوخت بیشتری نیاز پیدا میکند.
روشن شدن چراغ چک موتور: اتصال کوتاه یا قطع شدن سیمها در داخل سوکت میتواند کدهای خطای مختلفی را در حافظه ECU ثبت کند و باعث روشن شدن چراغ چک خودرو شود. برای تشخیص دقیق باید با دستگاه دیاگ عیبیابی انجام شود.
شنیدن صداهای غیرعادی یا استشمام بوی سوخت: در موارد حاد، خرابی دسته سیم یا سوکت میتواند باعث جرقهزنی یا نشت سوخت شود. اگر بوی بنزین به مشام برسد یا صدای تقه و ضربه از موتور شنیده شود، باید سریعاً سیستم سوخترسانی و سوکتها را بررسی کرد.
علائم خرابی سوکت انژکتور
با توجه به منابع، علائم خرابی سوکت انژکتور (که گاهی با عنوان دسته سیم انژکتور نیز شناخته میشود) شامل موارد زیر است :
عملکرد ضعیف موتور: اگر سوکت خراب باشد و نتواند فرمان را به درستی منتقل کند، انژکتور به خوبی باز نمیشود و سوخت کافی به سیلندر نمیرسد. این مسئله باعث کاهش قدرت موتور، تردید در شتابگیری و عملکرد ناهموار خودرو میشود.
کاهش راندمان سوخت و افزایش مصرف: قطع و وصل شدن یا ضعیف شدن ارتباط الکتریکی میتواند باعث شود انژکتور بهدرستی عمل نکند و پاشش سوخت نامنظم شود. این امر معمولاً منجر به افزایش مصرف سوخت میشود، زیرا موتور برای جبران کمبود توان، به سوخت بیشتری نیاز پیدا میکند.
روشن شدن چراغ چک موتور: اتصال کوتاه یا قطع شدن سیمها در داخل سوکت میتواند کدهای خطای مختلفی را در حافظه ECU ثبت کند و باعث روشن شدن چراغ چک خودرو شود. برای تشخیص دقیق باید با دستگاه دیاگ عیبیابی انجام شود.
شنیدن صداهای غیرعادی یا استشمام بوی سوخت: در موارد حاد، خرابی دسته سیم یا سوکت میتواند باعث جرقهزنی یا نشت سوخت شود. اگر بوی بنزین به مشام برسد یا صدای تقه و ضربه از موتور شنیده شود، باید سریعاً سیستم سوخترسانی و سوکتها را بررسی کرد.
علائم خرابی سوکت انژکتور پراید
علائم خرابی سوکت انژکتور پراید تفاوت خاصی با سایر خودروها ندارد و همان علائم ذکر شده (ریپ زدن، افزایش مصرف، روشن شدن چراغ چک، بد استارت خوردن و کاهش شتاب) در پراید نیز مشاهده میشود. با توجه به عمر بالای بسیاری از خودروهای پراید در ناوگان کشور، فرسودگی سیمکشی و سوکتها یکی از دلایل رایج بروز مشکلات سوخترسانی در این خودرو است. شل شدن پایههای سوکت در اثر حرارت و لرزش یا خوردگی و اکسید شدن آنها میتواند باعث قطع و وصل شدن فرمان انژکتور شود.
سوزن انژکتور (در عبارات مختلف)
سوزن انژکتور یکی از حیاتیترین اجزای داخلی انژکتور است. در ادامه به بررسی این قطعه از جنبههای مختلف میپردازیم.
تعریف سوزن انژکتور
سوزن انژکتور چیست؟ سوزن انژکتور یک قطعه متحرک و بسیار دقیق است که در داخل نازل انژکتور قرار دارد . وظیفه اصلی آن، کنترل جریان سوخت و پاشش آن به صورت پودر و مهآلود به داخل محفظه احتراق یا راهگاه هوا است . این قطعه تحت تأثیر نیروی الکترومغناطیسی ناشی از سلونوئید (شیر برقی) و فنر برگشتدهنده، به سمت بالا و پایین حرکت میکند و مسیر خروج سوخت را باز و بسته مینماید . هرچه ذرات سوخت توسط سوزن ریزتر پاشیده شوند، ترکیب آن با هوا بهتر و احتراق کاملتر انجام میشود .
وظیفه سوزن انژکتور
کار سوزن انژکتور چیست؟ همانطور که گفته شد، وظیفه سوزن انژکتور، پاشش سوخت با فشار بسیار بالا به صورت قطرات ریز (اتمیزه شدن) است . این عمل پاشش دقیقاً در زمان مکش و بر روی سوپاپ هوا انجام میشود و میزان و زمان آن توسط ECU به صورت کاملاً زمانبندی شده کنترل میگردد . در واقع، کیفیت احتراق و قدرت تولیدی موتور مستقیماً به عملکرد صحیح سوزن انژکتور وابسته است.
علائم خرابی سوزن انژکتور
علائم خرابی سوزن انژکتور بسیار متنوع هستند و معمولاً خود را در عملکرد موتور نشان میدهند. مهمترین این علائم عبارتند از :
افزایش مصرف سوخت: یکی از شایعترین نشانهها. اگر سوزن نچسبد و مدام سوخت بچکاند یا پاشش آن بهدرستی انجام نشود، مصرف بنزین به شدت بالا میرود.
کاهش شتاب و قدرت موتور: گرفتگی یا خرابی سوزن باعث میشود سوخت کافی به موتور نرسد و خودرو در سربالاییها و هنگام سبقت گرفتن بیحال شود.
ریپ زدن و لرزش موتور: احتراق ناقص ناشی از پاشش نامنظم سوخت، باعث میشود موتور در حالت درجا یا هنگام حرکت، ریپ بزند و بلرزد.
بد استارت خوردن یا دیر روشن شدن خودرو: به خصوص در صبحهای سرد، اگر سوزن خراب باشد، مخلوط سوخت و هوا به غلظت لازم نمیرسد و استارت زدن سخت میشود.
خروج دود سیاه از اگزوز: این علامت نشاندهنده پاشش زیاد سوزن انژکتور یا پاشش ناقص و نسوختن کامل سوخت است.
روشن شدن چراغ چک: اختلال در عملکرد سوزن میتواند توسط سنسور اکسیژن تشخیص داده شود و چراخ چک را روشن کند.
دلایل اصلی خرابی سوزن انژکتور عبارتند از :
کیفیت پایین بنزین: مهمترین عامل خرابی. وجود ذرات و ناخالصی در سوخت باعث رسوب گرفتن و گرفتگی سوراخهای ریز سوزن میشود.
عدم تعویض به موقع فیلتر بنزین: فیلتر بنزین کثیف، ناخالصیها را به سمت انژکتور هدایت میکند.
رسوبات موجود در باک: با گذشت زمان، تهنشین بنزین در باک جمع شده و میتواند وارد مسیر سوخت شود.
انواع سوزن انژکتور
انواع سوزن انژکتور بر اساس تعداد سوراخهای خروجی آنها دستهبندی میشوند :
سوزن انژکتور تکسوراخ: سادهترین نوع است و در خودروهای سبکتر و قدیمیتر مانند پراید کاربرد دارد.
سوزن انژکتور سهسوراخ: پیشرفتهتر از نوع تکسوراخ است و پاشش سوخت را با کیفیت بهتری انجام میدهد.
سوزن انژکتور چهارسوراخ: قویترین نوع سوزن است که در خودروهای لوکس و پر قدرت استفاده میشود. استفاده از این نوع سوزن در خودروهایی که قابلیت آن را داشته باشند، میتواند راندمان موتور را افزایش دهد.
گرفتگی و کثیفی سوزن انژکتور
علائم کثیفی سوزن انژکتور معمولاً به صورت تدریجی ظاهر میشوند و شامل افزایش مصرف سوخت، کاهش راندمان، احتراق ناقص و ریپ زدن در دورهای پایین هستند . برای رفع این مشکل، بهترین راه شستشوی سوزن انژکتور با استفاده از دستگاه مخصوص و مایعات استاندارد است . این کار باید توسط افراد متخصص انجام شود و استفاده از مکملهای انژکتورشور به تنهایی و بدون مشورت توصیه نمیشود .
پایه های مثبت و منفی سوزن انژکتور
انژکتور دارای دو پایه مثبت و منفی است که پایه مثبت آن ۱۲ ولت است که از رله دوبل یا رله اصلی تامین میشود و منفی آن توسط ایسیو کنترل می شود.
یعنی زمان وصل بودن منفی انژکتور برابر زمان پاشش سوخت بوده و تنها پارامتر تنظیم کننده مقدار پاشش سوخت همین زمان وصل بودن پایه منفی انژکتور است.
وقتی که جریان برق به انژکتور می رسد سیم پیچ ها مگنت شده و نیروی مغناطیسی باعث میشود که سوزن به سمت بالا حرکت کند.
با بلند شدن سوزن از محل نشیمن خود، سوختی که با فشار تقریبا سه و نیم بار در داخل انژکتور قرار داشت از کنار سوزن عبور کرده و به صورت اسپری از محل نازل انژکتور خارج می شود. سوخت که از بالا وارد انژکتور می شود باید خیلی تمیز بوده و آلودگی نداشته باشد.
به همین دلیل از یک صافی توری مانند در قسمت ورودی سوخت به انژکتور استفاده می شود. وقتی ایسیو پایه منفی انژکتورها را قطع می کند، سیم پیچ ها خاصیت آهنربایی خود را از دست داده و نیروی مغناطیسی روی سوزن تاثیر نخواهد گذاشت.
در این لحظه فنر سوزن را به سمت پایین هل داده و در محل نشیمن خود قرار می دهد. با نشستن سوزن، پاشش سوخت قطع می شود.
نکته قابل توجه این است که سوخت داخل انژکتور باعث خنک کاری و روان کاری سوزن انژکتور می شود. الگوی پاشش سوخت خیلی مهم است و باید کاملاً مخروطی شکل و در مرکز پاشش کند تا به خوبی با هوا مخلوط شود.
در صورتی که پاشش مطابق تصویر به یک سمت انحراف پیدا کند، ممکن است با دیواره های منیفولد برخورد کرده و باعث تقطیر سوخت شده و به خوبی با هوا مخلوط نشود. در نتیجه باعث مختل شدن نحوه عملکرد انژکتور شود .
همچنین اگر مطابق تصویر مقابل به صورت خطی و مستقیم پاشش کند به خوبی با هوا مخلوط نخواهد شد.
انژکتور ماشین آخرین مرحله از ورود سوخت به پیشرانه است و وظیفه پاشش سوخت پرفشار به داخل موتور خودرو را بر عهده دارد . به زبان ساده، وظیفه انژکتور رساندن سوخت به محفظه احتراق است تا این سوخت با هوای ورودی به موتور ترکیب و وارد مرحله سوختن و احتراق شود . انژکتور در واقع همان وظیفه کاربراتور را با دقت و سرعتی بالاتر و در عین حال دردسر کمتر انجام میدهد .
نکته مهم این است که انژکتور دستور عملکرد خود را از واحد کنترل الکترونیکی (ECU) دریافت میکند . این دستور بر اساس فاکتورهایی است که ECU به کمک سنسورهای مختلف موتور از وضعیت کارکرد پیشرانه جمعآوری میکند و در نهایت به انژکتور دستور پاشش میدهد . برای مثال، بر اساس دور موتور و میزان فشردن پدال گاز، پاشش انژکتورها تنظیم میشود تا سوختوساز موتور با مشکلی مواجه نشود .
در خودروهای مدرن، انژکتور یک قطعه الکترونیکی-مکانیکی است که در ورودی سیلندر خودرو قرار گرفته و وظیفه دارد میزان و شدت پاشش سوخت به درون سیلندر را مدیریت و تنظیم کند . عملکرد صحیح انژکتور رابطه مستقیمی با عملکرد موتور خودرو دارد و وجود هر گونه خطا در آن میتواند منجر به مشکل در کارکرد خودرو شود .
کار سوزن انژکتور چیست
سوزن انژکتور یکی از اجزای حیاتی در سیستم تزریق سوخت خودرو است که وظیفه پاشش دقیق سوخت به درون محفظه احتراق موتور را بر عهده دارد . این قطعه بهطور مستقیم بر عملکرد موتور، مصرف سوخت و آلایندگیهای تولید شده تأثیر میگذارد .
کار سوزن انژکتور این است که سوخت را به صورت کاملاً پودری (اتمیزه) در داخل محفظه احتراق پاشش کند . پاشش بر روی سوپاپ هوا در زمان مکش انجام میشود و میزان پاشش توسط ECU بهصورت زمانبندی صورت میپذیرد . هر چه ذرات بنزین توسط سوزن انژکتور ریزتر پاشش شوند، ترکیب آنها با هوا بهتر خواهد بود و در نتیجه احتراق به صورت کاملتری انجام میپذیرد .
سوزن انژکتور یک شیر یا دریچه مکانیکی است که به صورت الکترونیکی کنترل میشود . این قطعه با زاویه مشخصی به منظور تزریق میزان مشخصی از سوخت به درون محفظه احتراق نصب میگردد . در اینجا نه تنها وارد کردن میزان مشخصی از سوخت اهمیت دارد، بلکه زاویه قرارگیری و الگوی پاشش سوخت، فشار و زمانبندی باید بسیار دقیق بوده و براساس نیاز نسبت سوخت در محفظه احتراق باشد .
انواع سوزن انژکتور
سوزنهای انژکتور انواع مختلفی دارند :
سوزن انژکتور معمولی (مکانیکی): این نوع سوزنها بیشتر در موتورهای قدیمیتر استفاده میشدند و بهصورت مکانیکی تنظیم میشدند .
سوزن انژکتور الکترونیکی: این سوزنها بهطور دقیق توسط ECU کنترل میشوند و در موتورهای مدرن بهکار میروند. آنها بهطور خودکار و بر اساس نیاز موتور، میزان سوخت پاشش شده را تنظیم میکنند .
سوزن انژکتور چندپاششی: این نوع سوزنها میتوانند چندین بار سوخت را در یک سیکل پاشش کنند، که باعث بهبود کارایی موتور و کاهش آلایندگی میشود .
سوزن انژکتور چند محفظهای: این سوزنها دارای چندین حفره هستند که بهطور همزمان سوخت را از چند جهت به داخل محفظه احتراق پاشش میکنند .
زمان پاشش سوزن انژکتور
زمان پاشش سوزن انژکتور یکی از مهمترین پارامترهایی است که توسط ECU کنترل میشود. در واقع، میزان و زمان پاشش سوخت به عوامل مختلفی مانند سرعت موتور، دما، فشار و بار موتور بستگی دارد .
برای درک بهتر زمان پاشش سوزن انژکتور، باید به نحوه عملکرد انژکتور توجه کرد. در انژکتورهای الکترونیکی، برق مثبت بهطور همیشگی درون انژکتور وجود دارد؛ اما جریان منفی توسط ECU قطع و وصل میشود که همین تحریکات باعث به کار افتادن و پاشش انژکتور میشود . با اتصال جریان منفی، سیمپیچ درون انژکتور آهنربایی میشود و سوزن انژکتور را از محل خود به سمت عقب میکشد. بنزین که فشاری بین ۵ تا ۸ اتمسفر دارد، از دهانه انژکتور تزریق میشود و با دستور ECU مبنی بر پایان پاشش، جریان منفی قطع میشود و سوزن با کمک فنری که پشتش قرار دارد، به محل خود باز میگردد .
مدت زمان پاشش
مدت زمان باز بودن انژکتور که همان زمان پاشش است، در حدود چند میلیثانیه است. بهطور معمول در ۱۰۰۰ دور بر دقیقه عملکرد پیشرانه، فاصله هر دو اسپری سوخت متوالی ۵ میلیثانیه است . این زمان با تغییر دور موتور و بار موتور تغییر میکند.
فرآیند جریان سوخت از داخل انژکتور در حد چند میلیثانیه بوده و باید مسیر به سرعت بسته شود . برای این منظور، ECU جریان الکتریکی را قطع کرده و به همراه آن، فنری که به مجموعه سوپاپ یا سوزن انژکتور متصل است، مجموعه را به داخل کشیده و انژکتور بسته میشود .
عوامل مؤثر بر زمان پاشش
واحد کنترل الکترونیکی خودرو برای تشخیص میزان و زمان پاشش انژکتور اطلاعات زیادی را مورد تجزیه و تحلیل قرار میدهد . این اطلاعات از سنسورهای مختلف دریافت میشود :
سنسور دور موتور: برای تشخیص زمان دقیق پاشش
سنسور اکسیژن: برای تنظیم نسبت سوخت و هوا
سنسور فشار منیفولد: برای تشخیص بار موتور
سنسور دمای موتور: برای تنظیم پاشش در شرایط سرد
سنسور موقعیت دریچه گاز: برای تشخیص میزان فشار بر پدال گاز
اهمیت زمانبندی دقیق پاشش
زمان پاشش سوزن انژکتور باید بهقدری دقیق باشد که پاشش درست در زمان مکش و بر روی سوپاپ هوا انجام شود . اگر زمان پاشش دقیق نباشد، میتواند مشکلات زیر را ایجاد کند:
پاشش زودهنگام: ممکن است سوخت پیش از بسته شدن سوپاپ هوا وارد شود و باعث احتراق ناقص گردد
پاشش دیرهنگام: ممکن است سوخت بهموقع وارد محفظه نشود و باعث کاهش قدرت موتور شود
پاشش بیش از حد: اگر سوزن بیش از حد باز بماند، مصرف سوخت افزایش یافته و دود سیاه از اگزوز خارج میشود
چه دورهای شرکت کنیم؟
در این مقاله، به بررسی مفاهیم مرتبط با انواع انژکتورها و سیستمهای سوخت رسانی انژکتوری پرداختیم. مفاهیمی چون ساختمان انژکتور، مزایا و معایب سیستم انژکتوری، انواع مختلف سیستمهای پاشش سوخت انژکتوری، و نیاز به تخصص در تعمیرات و عیب یابی انژکتورها را مورد بررسی قرار دادیم.
اگر به حوزه مکانیک خودرو و تخصص در تعمیرات و عیب یابی خودروها علاقهمند هستید، ما دوره آموزشی مکانیک خودرو فنی حرفهای را به شما پیشنهاد میدهیم. این دوره شامل آموزشهای گام به گام در زمینه مکانیک خودرو و تعمیرات پیشرفته است تا شما بتوانید مهارتهای لازم برای تعمیرات و عیب یابی انواع خودروها را یاد بگیرید. میتوانید فرم زیر را تکمیل کنید تا کارشناسان ما با شما تماس بگیرند.
انواع سیستم های انژکتوری
به طور کلی سیستم سوخت رسانی انژکتوری به دو دسته تقسیم می شوند:
سیستم انژکتوری مکانیکی
مزایا و معایب سیستم سوخت رسانی انژکتوری
کمتر خودرویی در سطح شهر می بینید که از سیستم سوخت رسانی انژکتوری استفاده نکند، اما این سیستم مزایا و معایبی نیز دارد که در این بخش به آن ها خواهیم پرداخت.
مزیتهای سیستم سوخترسانی انژکتوری
- تولید توان بیشتر : سیستم سوخت رسانی انژکتوری حجم دقیق تری از سوخت و هوا را وارد سیلندرها میکند.
- کاهش مصرف سوخت : نازل های انژکتور سوخت را بصورت پودر مانند تزریق می کند.
- کنترل میزان دقیق پاشش سوخت
- کاهش آلودگی محیط زیست : سیستم سوخت رسانی انژکتوری به صورت دقیق سوخت را تزریق میکند و مقدار سوخت مصرفی را کنترل میکند. این باعث کاهش آلودگی هوا میشود.
- حفظ تمیزی سیلندرها : در سیستم سوخت رسانی انژکتوری، سوخت به صورت مستقیم درون سیلندرها تزریق میشود، بدون اینکه با دیگر قسمتهای موتور در تماس باشد. این باعث میشود که رسوبات و آلودگیها کاهش یابند و سیلندرها تمیزتر باقی بمانند. این موضوع باعث افزایش عمر مفید موتور میشود.
معایب سیستم سوخترسانی انژکتوری
- هزینه بالا : سیستم سوخت رسانی انژکتوری پیچیدهتر و هزینه برتر از سیستمهای سوخت رسانی سنتی میباشد. این به خاطر استفاده از تکنولوژی پیشرفتهتر و قطعات مربوطه با کیفیت بالا است. همچنین، نیاز به تعمیر و نگهداری مرتب این سیستم میتواند هزینههای اضافی را ایجاد کند.
برق انژکتور
برق انژکتور یکی از حیاتیترین بخشهای سیستم سوخترسانی خودروهای انژکتوری است. انژکتورها برای عملکرد صحیح خود به دو نوع سیگنال الکتریکی نیاز دارند: یک ولتاژ ثابت و یک سیگنال قطع و وصل شونده
نحوه تامین برق انژکتور
برق مورد نیاز انژکتورها از طریق رله دوبل تامین میشود . این رله وظیفه دارد در شرایط مختلف، برق قطعات مهم سیستم انژکتوری از جمله انژکتورها، پمپ بنزین، ECU و کوئل را تامین کند .
رله دوبل در سه حالت مختلف عمل میکند :
سوئیچ بسته (خاموش): در این حالت فقط برق ۱۲ ولت برای نگهداری اطلاعات به ECU ارسال میشود.
سوئیچ باز (روشن کردن خودرو): به مدت ۲ تا ۵ ثانیه، رله به اجزای زیر برق ۱۲ ولت میفرستد: ECU، پمپ بنزین، انژکتورها، کوئل دوبل و شیر برقی کنیستر.
موتور روشن: در این حالت، رله دوبل به طور دائم به تمام اجزای فوق برقرسانی میکند.
- آسیب پذیری در برابر آلودگی : انژکتورها و سیستم سوخت رسانی انژکتوری به خاطر دقت و حساسیت بالا، در برابر آلودگی و رسوبات حساس هستند. استفاده از سوخت ناخالص یا کیفیت پایین میتواند منجر به خرابی سیستم شود و نیاز به تعمیر و تعویض قطعات را به همراه داشته باشد.
- برای عملکرد هر چه بهتر نیاز به بنزین فیلتر شده دارند.
- صدا بیشتری نسبت به سیستم کاربراتوری تولید می کنند.
- پیچیدگی تعمیرات : در صورت بروز خرابی در سیستم سوخت رسانی انژکتوری، تعمیرات ممکن است پیچیده و دشوار باشد. این نیازمند تخصص فنی و تجهیزات خاص است که ممکن است باعث افزایش هزینه و زمان تعمیر شود.
انژکتورهای مکانیکی در دهه های ۱۹۶۰ و ۱۹۷۰ توسط بسیاری از تولیدکنندگان بر روی خودروهای اسپرت که عملکرد خوبی داشتند استفاده می شد.
در این سیستم انژکتوری یک پمپ پرفشار در نزدیکی مخزن سوخت قرار گرفته و سوخت را با فشار زیاد به یک انباشتگر سوخت می فرستد. این انباشتگر فشار سوخت را ثابت نگه داشته و پالس های سوختی را که از پمپ می آید به موتور می فرستد.
میزان سوخت بوسیله ی یک سوپاپ که در کنار سوخت ورودی قرار گرفته کنترل می شود. سوپاپ در زیر واحد کنترل قرار گرفته و با توجه به جریان ورودی کم و زیاد می شود. سیستم های انژکتوری مکانیکی خود به دو دسته تقسیم بندی می شوند:
سیستم انژکتوری میکانیکی کا-جترونیک
این مدل اولین نوع از سیستم های انژکتوری مکانیکی است که به وسیله کمپانی بوش اختراع شد. در این سیستم پاشش سوخت به شکل مکانیکی و پشت سرهم انجام می شود. در این مدل مانند سیستم های کاربراتوری واحد کنترل یا کامپیوتر خودرو وجود ندارد.
سیستم انژکتوری میکانیکی کا ایی جترونیک
این سیستم مشابه مدل قبل عمل می کند با این تفاوت که در پاشش سوخت که صورت پیوسته نیست و البته توسط واحد کنترل نیز مورد کنترل قرار می گیرد. البته این واحد کنترل به شکل الکتریکی نیست و سنسوری در آن وجود ندارد.
سیستم های انژکتوری الکترونیکی
سیستمهای پاشش سوخت انژکتوری ممکن است بر اساس نحوه عملکرد، ترتیب پاشش و تعداد انژکتورها متفاوت باشند. در زیر به برخی از انواع رایج سیستمهای پاشش سوخت انژکتوری اشاره خواهیم کرد:
سیستم پاشش سوخت تک نقطه ای یا SPFI
در این سیستم، سوخت از یک انژکتور وارد اتاق احتراق میشود. انژکتور معمولاً در سیلندری قرار دارد و سوخت را به صورت یک نقطه متمرکز در ورودی سوپاپ احتراقی پاشش میکند. این سیستم معمولاً در خودروهای قدیمیتر استفاده میشود.
سیستم پاشش سوخت چند نقطه ای یا MPFI
سیستم پاشش سوخت چند نقطهای، از چند انژکتور برای تزریق سوخت در نقاط مختلف سیلندر استفاده میکند. هر انژکتور به یکی از سوپاپهای سوخت متصل میشود و مقدار سوخت مورد نیاز را به طور مستقل تزریق میکند. این سیستم پاشش سوخت دقیقتر و کارایی بیشتری را نسبت به سیستم تک نقطهای ارائه میدهد.
سیستم پاشش سوخت مستقیم یا GDI
سیستم پاشش سوخت مستقیم، یا به اختصار GDI (Gasoline Direct Injection)، در آن سوخت به صورت مستقیم و در فشار بالا به داخل سیلندر تزریق میشود. در این سیستم، انژکتورها به طور مستقیم در سر سیلندر نصب میشوند و سوخت به صورت مستقیم درون سوختاخ تزریق میشود.
این فشار بالا و تزریق مستقیم سوخت باعث افزایش کارایی سوخت و کاهش مصرف سوخت در موتور میشود. همچنین، با استفاده از سیستم پاشش سوخت مستقیم، میزان آلایندههای موجود در گاز خروجی نیز بهبود مییابد.
مزایا و معایب انواع سیستم های پاشش سوخت
- سیستم پاشش سوخت تک نقطهای سادهتر است و قیمت تولید کمتری دارد، اما عملکرد و کارایی آن نسبت به سیستمهای دیگر کمتر است.
- سیستم پاشش سوخت چند نقطهای دقت تزریق سوخت بیشتری دارد و کارایی موتور را بهبود میبخشد.
- سیستم پاشش سوخت مستقیم از کارایی بالاتری برخوردار است و باعث افزایش قدرت موتور، بهبود راندمان سوخت و کاهش مصرف سوخت میشود. اما این سیستم پیچیدهتر است و هزینه بیشتری برای تولید دارد.
انتخاب سیستم پاشش سوخت انژکتوری بستگی به مشخصات موتور دارد. سیستمهای پاشش سوخت تک نقطهای، چند نقطهای و مستقیم هر کدام مزایا و محدودیتهای خود را دارند.
برای بهبود عملکرد و کارایی موتور، لازم است که نیازهای خاص خودرو و اهداف مورد نظر در نظر گرفته شود. سیستم پاشش سوخت مستقیم (GDI) با عملکرد پیشرفته و بهینهتر، میتواند کارایی موتور را بهبود بخشیده و مصرف سوخت را کاهش دهد. این سیستم همچنین مزایای ازدیاد قدرت و کاهش آلایندهها را نیز داراست.
ایا میشود ماشین کاربراتور را انژکتوری کرد؟ در این مقاله به بررسی کامل سیستم انژکتوری و کاربراتوری پرداختیم و نحوه تبدیل کاربراتور به انژکتور را توضیح داده ایم.
علائم خرابی انژکتور خودرو
سوزن انژکتور یک قطعه مصرفی استو بعد از مدتی استفاده دچار مشکلاتی می شود. در این بخش نشانه های خرابی انژکتور خود را توضیح می دهیم.
لرزش موتور
اگر انژکتور خراب باشد، سیلندر نمی تواند آتیش بگیرد و همین باعث میشود، در حین رانندگی موتور لرزش داشته باشد.
روشن شدن چراغ چک
روشن شدن چراغ چک میتواند دلایل متعددی داشته باشد، اما یکی از آنها همین خراب بودن انژکتور است.
خاموش شدن موتور
ممکن است انژکتور سوخت دچار گرفتی شود و مانع از پاشش سوخت به درون موتور شود. این مشکل باعث عدم شتاب گیری صحیح خودرو و مکث خودرو پس از فشار دادن کلاچ میشود.
بوی سوخت
اگر انژکتور ایراد داشته باشد، بنزین به درستی نسوخته و بوی بنزین را در خودرو حس خواهید کرد. در این مواقع حتما علت بوی بنزین را پیدا کنید.
تاخیر موتور در دور آرام
با خراب بودن انژکتور خودرو سوخت کافی دریافت نمی کند، پس دور در دقیقه هنگام دور آرام به کمتر از حد مطلوب می رسد و منجر به دور آرام یا حتی خشن می شود.
از دیگر نشانه های خرابی انژکتور میتوان به افزایش مصرف سوخت، بد استارت خوردن خودرو، کاهش عمر کاتالیست و اختلال در عمر سنسور اکسیژن اشاره کرد.
شستشو انژکتور خودرو
همانطور که گفته شد انژکتور ممکن است به دلیل وجود رسوبات و ناخالصی سوخت دچار گرفتگی شده و عملکرد صحیح خودرو را تحت تاثیر قرار دهد.
به همین دلیل تمیز کردن انژکتور بنزین اهمیت بسیاری دارد تا عمل سوخت رسانی به درستی انجام شود. با دانستن نکات لازم، شستشو این قطعه کار پیچیده نیست و بدون مراجعه به تعمیرکار خودتان این کار را میتوانید انجام دهید.
تمیز کردن سوزن انژکتور: در این مقاله نحوه باز کردن، سرویس و شستشو سوزن انژکتور بصورت مرحله به مرحله آموزش داده شده است.

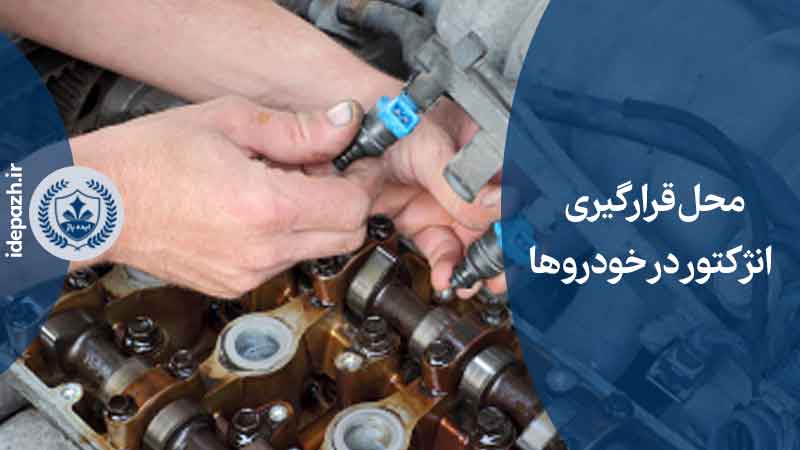

انژکتور خودرو در کجا قرار دارد؟
در اغلب خودروهای درون سوز، معمولا به ازای هر سیلندر یک یا دو انژکتور استفاده میشود. انژکتورها در ورودی سیلندر و قبل از سوپاپ هوا قرار گرفته اند، چرا که برای پاشش سوخت به درون محفظه احتراق مکان مناسبی است. (گاهی سیستم پاشش سوخت درون محفظه احتراق ممکن است قرار بگیرد.)
11 دیدگاه
به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.
من به تازگی به حوزه تعمیرات خودرو علاقه مند شدم در مورد انژکتورها شنیدم. بیزحمت یک توضیح به من بدید که انژکتور چیست و کار انژکتور چیست؟
با سلام
اگر بخوام بصورت خلاصه و کلی بگم که انژکتور چیست؟
انژکتور وسیلهای در موتور خودرو است که وظیفه تزریق سوخت را به صورت دقیق و کنترل شده به داخل محفظه احتراق انجام میدهد.
باسلام من ماشینم پژو پارس معمولی هست بخاطر خرابی سوکت انژکتور مجبور شدم بازشون کردم ولی هرکاری میکنم تک کار میکنه ۴تا سوکت برای سوزن هست ۸تا دیگه که به اینها متصر میشود را بلد نیستم درست تنظیم کنم میشه یه جوری بهم راتکارشا رسید که ماشینم تک کارنکنه ممنون میشم
سلام دوست عزیز اولا باید متخصص این کارو انجام بده ولی شما میتونین طبق اندازه سیمها و کانکتور سوخت پاشها چیدمان رو انجام بدین البته اگر مدل تعویض سوکت رو درست انجام داده باشید
سلام دوست عزیز باید متخصص این کارو انجام بده ولی شما میتونید طبق اندازه سیمها و کانکتور سوخت پاشها چیدمان رو انجام بدید،
البته اگر مدل تعویض سوکت رو درست انجام داده باشید.
باسلام در سمند xu7 جای سوکت سوخت پاشها به هم خورده است راه کار چیست از رو چی متوجهش بشیم،ممنون میشم راهنمایی کنید.
سلام و درود بهتره سیمهای بلند رو برای سوزن ۱و۴ و سیم کوتاه رو واسه سوزن ۲و۳ قرار بدید.
عالی
خیلی کامل و دقیق با توضیحات بود،ممنون
دورود
امیدوارم مقاله انژکتور براتون مفید بوده باشه.
خوب و ساده و روان
دست مریزاد
سلام مهندس
خوشحالیم مقاله برای شما مفید واقع بود.
