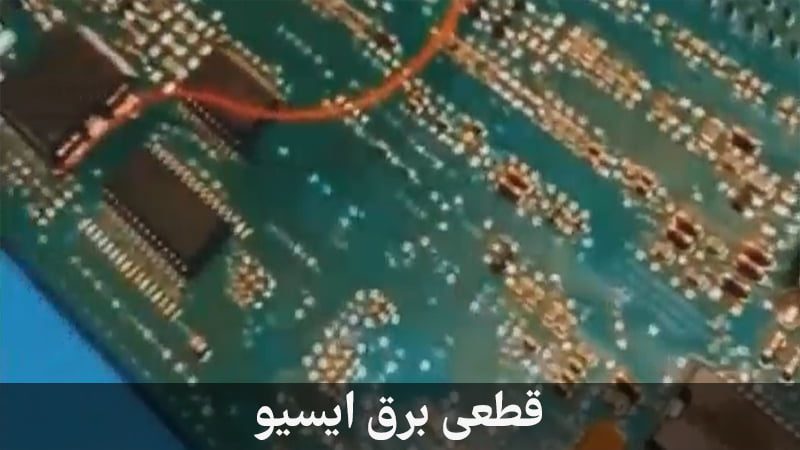

قطعی برق ایسیو
راهنمای جامع عیبیابی و تعمیر ایسیو زیمنس: از علتیابی تا رفع مشکل
ایسیو زیمنس یکی از پرکاربردترین کامپیوترهای خودرو در ایران است که روی خودروهای پراید، پژو، سمند، تیبا، ساینا و بسیاری دیگر نصب شده است . در این راهنمای کامل و همدلانه، سه موضوع مهم را بررسی میکنیم: علت نداشتن چراغ چک در ایسیو زیمنس، روشهای تست ایسیو و تعمیر تخصصی ایسیو زیمنس. با ما همراه باشید تا مانند یک کارشناس، مشکلات ایسیو خودرویتان را عیبیابی کنید.
بخش اول: نداشتن چراغ چک در ایسیو زیمنس
چراغ چک (Check Engine) یکی از مهمترین نشانگرهای سلامت خودرو است. وقتی این چراغ پس از باز کردن سوئیچ روشن نمیشود یا در زمان رانندگی هیچگاه روشن نمیگردد، نباید آن را نادیده بگیرید. در این بخش دلایل و راهحلهای این مشکل را بررسی میکنیم.
چرا چراغ چک ایسیو زیمنس روشن نمیشود؟
۱. خرابی فیوزهای مربوطه
سادهترین و اولین چیزی که باید بررسی کنید، فیوزهای مرتبط با چراغ چک است. فیوز خودرو نقش محافظتی دارد و اگر جریان برق دچار نوسان شود، فیوز میسوزد. جعبه فیوز را باز کنید و فیوز مربوط به چراغ چک یا ایسیو را بررسی نمایید .
۲. مشکل در رله اصلی دوبل
رله دوبل مسئول تامین برق مثبت ۱۲ ولت برای قطعات سیستم انژکتوری از جمله ایسیو است. اگر این رله خراب شود، برق به ایسیو نمیرسد و چراغ چک روشن نخواهد شد. از نشانههای خرابی رله دوبل، روشن نشدن خودرو و عدم شنیدن صدای پمپ بنزین (تیک مانندی) پس از باز کردن سوئیچ است .
۳. قطعی در سیمکشی یا اتصالات
سیمهای ارتباطی بین ایسیو و پشت آمپر ممکن است دچار پارگی، خوردگی یا قطعی شده باشند. همچنین سوکتها و کانکتورها را از نظر شل بودن یا اتصال نامناسب بررسی کنید .
۴. خرابی آیسی چراغ چک در ایسیو
اگر فیوزها سالم هستند، برق و بدنه به کانکتور ایسیو میرسد، اما چراغ چک همچنان کار نمیکند، مشکل از خود ایسیو است. در ایسیو زیمنس، یک آیسی مخصوص وظیفه کنترل چراغ چک را بر عهده دارد. این آیسی ممکن است خراب شده باشد و باید تعویض گردد .
۵. خرابی لامپ پشت آمپر
گاهی مشکل بسیار سادهتر از چیزی است که فکر میکنید! ممکن است خود لامپ چراغ چک در صفحه کیلومتر سوخته باشد. در این صورت باید لامپ تعویض شود .
۶. مشکل نرمافزاری ایسیو
در برخی موارد، نداشتن چراغ چک میتواند به دلیل مشکل در برنامه (نرمافزار) ایسیو باشد. در این حالت نیاز به برنامهریزی مجدد ایسیو با دستگاه دیاگ یا پروگرامر دارید .
راهنمای گامبهگام عیبیابی نداشتن چراغ چک
| گام | اقدام | توضیحات |
|---|---|---|
| ۱ | بررسی فیوزها | جعبه فیوز داخل خودرو را چک کنید و فیوز مرتبط با چراغ چک را تست نمایید |
| ۲ | بررسی رله دوبل | صدای پمپ بنزین را پس از باز کردن سوئیچ گوش دهید و در صورت نیاز رله را تست کنید |
| ۳ | بررسی لامپ پشت آمپر | با تعویض موقت لامپ با یک لامپ سالم، سلامت آن را بررسی کنید |
| ۴ | بررسی سیمکشی | مسیر سیم از ایسیو تا پشت آمپر را از نظر قطعی یا اتصالی چک کنید |
| ۵ | تست ایسیو با دستگاه | ایسیو را به دستگاه تستر متصل کرده و فرمان چراغ چک را امتحان کنید |
| ۶ | تعمیر ایسیو | در صورت تأیید خرابی آیسی چراغ چک، نسبت به تعویض آن اقدام کنید |
عیب یابی ایسیو با دستگاه
ایسیو مشاهده شده در تصویر چراغ چک ندارد. در این مقاله از ایده پاژ قصد داریم به تست سخت افزاری آن بپردازیم.
تست سخت افزاری
در منو اصلی گزینه تست سخت افزاری را انتخاب می کنیم. در تب بعدی تمام پارامتر ها مانند وضعیت فیوز، وضعیت رله ، وضعیت کویل ها،سنسور فشار، دریچه گاز و… که در تصویر این پارامتر ها را مشاهده می کنید قرار دارند.
تعمیر ایسیو
همانطور که مطلع هستید، برق ۱۲ ولت وارد دیود اصلی شده و سپس در خازن آجری صاف، وارد رگولاتور شده و ولتاژ آن 5 ولت می شود. ایسیو مشاهده شده در تصویر از نوع زیمنس دوگانه هست. (شامل 2 آیسی می باشد) راه تشخیص نوع ایسیو بر اساس عدد درج شده روی آن است، به گونه ای که 34 تکسوز و 48 دو گانه می باشد. ایراد عدم وجود برق 5 ولت بود که ناشی از قطع اتصال از آیسی رگولاتور تا دیود برق اصلی بود.
حال مجدد تست سخت افزاری را انجام می دهیم. همانطور که در تصویر مشاهده میشود، این ایراد برطرف شده است.
چه دوره ای شرکت کنیم؟
در صورتی که سوالی در ارتباط با نحوه کار با این دستگاه یا رفع ایرادات ایسیو داشتید با به دنبال آموزش های برق خوردو هستید پیشنهاد می کنیم در دوره آموزش برق خودرو همراه ما باشید. علاوه بر این با مشاهده دورههای تعمیرات خودرو میتوانید در دورههایی مانند کارشناسی خودرو، مکانیک خودرو و ایسیو خودرو شرکت کنید.
بخش دوم: تست ایسیو (روشهای عیبیابی کامپیوتر خودرو)
تست ایسیو یکی از مراحل حیاتی در تشخیص سلامت کامپیوتر خودرو است. با روشهای زیر میتوانید از سلامت ایسیو خود مطمئن شوید یا مشکل آن را پیدا کنید.
۱. تست اولیه با مولتیمتر
سادهترین و در دسترسترین ابزار برای تست ایسیو، مولتیمتر است. با این دستگاه میتوانید موارد زیر را بررسی کنید:
تست تغذیه ایسیو: ولتاژ ورودی به ایسیو باید حدود ۱۲ ولت باشد. این ولتاژ را در پایههای تغذیه کانکتور اندازه بگیرید .
بررسی اتصال به بدنه: یکی از پرابهای مولتیمتر را به بدنه خودرو و دیگری را به پایه منفی کانکتور بزنید. اگر دستگاه بوق زد، نشانه اتصال کوتاه و مشکل در سیمکشی است .
تست ولتاژ ۵ ولت: ایسیو باید ولتاژ ۵ ولتی برای سنسورها تولید کند. با مولتیمتر میتوانید خروجی ۵ ولت را بررسی کنید .
۲. تست با دستگاه دیاگ
دستگاه دیاگ یکی از مهمترین ابزارها برای ارتباط با ایسیو است:
۱. دستگاه دیاگ را به پورت OBD-II خودرو متصل کنید.
۲. ارتباط با ایسیو را برقرار کنید.
۳. کدهای خطا (DTC) را بخوانید. این کدها نشاندهنده مشکلات خاص در سنسورها یا عملگرها هستند .
۴. در صورت وجود خطا، نسبت به رفع آن اقدام کنید.
۵. پس از تعمیر، خطاها را پاک کنید و دوباره تست نمایید.
۳. تست با دستگاه تستر ایسیو (شبیهساز خودرو)
دستگاه تستر ایسیو یک ابزار تخصصی است که به شما اجازه میدهد ایسیو را بدون نیاز به خودرو تست کنید . این دستگاه مانند یک شبیهساز عمل کرده و پارامترهای زیر را بررسی میکند:
عملکرد انژکتورها و کوئلها: بررسی پالسهای ارسالی به انژکتور و کوئل
تست استپر موتور: بررسی حرکت استپر در هنگام باز و بست سوئیچ
تست فن خنککننده: شبیهسازی دمای آب و بررسی فرمان فن
تست سنسورها: بررسی عملکرد سنسورهای دمای آب، دمای هوا، فشار هوا و دریچه گاز
چراغ چک: بررسی فرمان چراغ چک از سوی ایسیو
۴. تست جریان مصرفی ایسیو
با استفاده از منبع تغذیه یا آمپرمتر میتوانید جریان مصرفی ایسیو را اندازه بگیرید. جریان مصرفی ایسیو سالم معمولاً زیر ۰.۳ آمپر است. اگر جریان بالاتر از این مقدار باشد، نشانه خرابی در قطعات داخلی ایسیو است .
همین حالا بخوانید: دلایل اصلی گیج زدن و عدم تعادل خودرو
۵. تست خرابی سختافزاری
خرابیهای سختافزاری ایسیو به دو دسته تقسیم میشوند :
خرابیهایی که باعث روشن نشدن خودرو میشوند: مانند سوختن ماسفتهای کوئل، خرابی آیسی رگولاتور یا قطعی در مسیرهای برد
خرابیهایی که باعث عملکرد نادرست میشوند: مانند ریپ زدن، دود سیاه، افزایش مصرف سوخت یا گاز خوردن خودرو
برای تشخیص این خرابیها میتوانید از مولتیمتر، اسیلوسکوپ و تستر ایسیو استفاده کنید.
۶. تست خرابی نرمافزاری
اگر چراغ چک پریده است و خودرو روشن نمیشود، ممکن است نرمافزار ایسیو آسیب دیده باشد. در این حالت :
جریان مصرفی ایسیو را اندازه بگیرید؛ اگر خیلی ضعیف بود، مشکل نرمافزاری است.
با استفاده از پروگرامر (مانند جیتگ، کاتگ یا زیف سوکت) نرمافزار جدیدی روی ایسیو بنویسید.
اگر مشکل برطرف نشد، ممکن است آیسی حافظه (فلش) یا میکروکنترلر خراب شده باشد.
بخش سوم: تعمیر ایسیو زیمنس
ایسیوهای زیمنس به دلیل کیفیت ساخت مناسب و قابلیت تعمیرپذیری بالا، جزو محبوبترین ایسیوها در ایران هستند . در این بخش به انواع این ایسیوها، علل خرابی و روشهای تعمیر آنها میپردازیم.
انواع ایسیو زیمنس در خودروهای داخلی
| نوع ایسیو | مشخصات | خودروهای مربوطه |
|---|---|---|
| زیمنس غیر شبکه (کنتیننتال) | کیفیت بالا، خرابی کم | پراید، پژو ۴۰۵، سمند، آردی، پیکان (مدلهای قبل از ۹۲) |
| زیمنس شبکه (CIM) | نسل جدیدتر، ساخت کروز | تیبا، ساینا، کوئیک، پژو ۲۰۶، سمند EF7 |
| زیمنس LZNF | کیفیت پایین، تعمیرپذیری کم | پراید، تیبا، ساینا، کوئیک (مدلهای ۹۸ به بالا) |
علل شایع خرابی ایسیو زیمنس
۱. آبخوردگی
آبخوردگی یکی از رایجترین دلایل خرابی ایسیو است. خوشبختانه ایسیوهای زیمنس نسبت به آبخوردگی تعمیرپذیرتر هستند. آب معمولاً از ناحیه سوکت وارد ایسیو میشود و باعث اکسید شدن مسیرها و قطعی میگردد .
۲. اتصالی در سیمکشی خودرو
اتصال کوتاه در سیمکشی عملگرهایی مانند استپر موتور، انژکتور یا کوئل میتواند به ایسیو آسیب بزند .
۳. اتصال معکوس سر باتری
اگر قطب باتری را جابجا ببندید، ولتاژ معکوس به ایسیو وارد شده و میتواند باعث سوختن قطعات و حتی سوراخ شدن برد شود .
۴. اتمام عمر مفید قطعات
قطعات الکترونیکی مانند خازنها و آیسیها پس از سالها کارکرد ممکن است از کار بیفتند.
مشکلات رایج و روشهای تعمیر
۱. خرابی استپر موتور (گاز خوردن خودرو)
یکی از ایرادهای شایع در ایسیو زیمنس، خرابی ناحیه استپر موتور است که باعث گاز خوردن بیش از حد خودرو میشود. معمولاً این مشکل با روشن شدن چراغ چک و ایجاد خطای دائمی در دیاگ همراه است .
راه حل: آیسی درایور استپر موتور (معمولاً آیسی U705 در ایسیو زیمنس) را بررسی و در صورت نیاز تعویض کنید.
۲. خاموش کردن خودرو در حین حرکت
این مشکل در ایسیو زیمنس زامیاد شایع است. خودرو در حین حرکت خاموش میشود و پس از مدتی دوباره روشن میگردد .
راه حل: معمولاً این مشکل به دلیل خرابی آیسیهای مرتبط با تغذیه یا نوسان در مدار رگولاتور رخ میدهد. آیسی رگولاتور (A2C33648) را بررسی کنید.
۳. عدم کارکرد یا یکسرگی فن
اگر فن خودرو دائماً کار میکند یا اصلاً کار نمیکند (با وجود دمای بالای آب)، احتمالاً ایسیو خراب است .
راه حل: مدار فرمان فن (معمولاً آیسی A2C08350) را تست کنید.
۴. عدم اتصال به دیاگ
اگر سیمکشی و سوکت عیبیاب سالم است اما خودرو به دیاگ وصل نمیشود، مشکل از ایسیو است .
راه حل: آیسی شبکه کن (A82C250) را بررسی کرده و در صورت نیاز تعویض کنید.
۵. یکسرگی انژکتور (دود سفید)
اگر انژکتوری دائماً باز بماند، باعث پاشش مداوم سوخت و دود سفید میشود .
راه حل: درایورهای انژکتور (V5036) را تست کنید. اگر یکی از آنها خراب باشد، باید تعویض گردد.
همین حالا بخوانید: راه اندازی ایسیو تحت دستگاه DAM
راهنمای گامبهگام تعمیر ایسیو زیمنس
۱. باز کردن و بررسی چشمی برد
ایسیو را به دقت باز کنید و با ذرهبین برد را از نظر موارد زیر بررسی کنید:
سوختگی یا تغییر رنگ قطعات
ترک خوردگی یا شکستگی در برد
اکسید شدن یا خوردگی در اثر آب
شل شدن پایههای آیسیها
۲. تمیز کردن برد
اگر ایسیو آب خورده است:
دستگاه را فوراً از باتری جدا کنید
با برس نرم و الکل ایزوپروپیل، برد را به آرامی تمیز کنید
با سشوار (حرارت ملایم) یا در هوای آزاد، برد را کاملاً خشک کنید
در صورت نیاز، قطعات خورده شده را تعویض نمایید
۳. تست قطعات با مولتیمتر
مقاومتها را از نظر مقدار اهم بررسی کنید
دیودها را تست کنید (یک طرفه بودن جریان)
خازنها را از نظر اتصال کوتاه یا باز بودن چک کنید
ترانزیستورها و ماسفتها را تست نمایید
۴. بررسی ولتاژهای تغذیه
پس از اعمال ولتاژ ۱۲ ولت به ایسیو (با منبع تغذیه)، ولتاژ خروجی رگولاتور باید ۵ ولت باشد. اگر ۵ ولت وجود نداشت، آیسی رگولاتور را تعویض کنید .
۵. تست با دستگاه تستر
ایسیو را به دستگاه تستر متصل کرده و عملکرد بخشهای مختلف را بررسی کنید:
انژکتورها (پالسها را چک کنید)
کوئلها
استپر موتور
فن
سنسورها
۶. تعویض قطعات معیوب
اگر قطعهای خراب است:
قطعه معیوب را با هویه و هیتر مناسب خارج کنید
محل نصب را تمیز نمایید
قطعه جدید با مشخصات دقیقاً مشابه را نصب کنید
از کیفیت لحیمکاری مطمئن شوید
۷. برنامهریزی مجدد (در صورت نیاز)
اگر مشکل نرمافزاری است یا آیسی حافظه تعویض شده، باید نرمافزار مناسب با دستگاه پروگرامر روی ایسیو نوشته شود.
نکات مهم در تعمیر ایسیو زیمنس
- ایسیوهای زیمنس غیر شبکه (کنتیننتال) معمولاً کیفیت بالایی دارند و تعمیرپذیر هستند.
ایسیوهای زیمنس LZNF (مدلهای ۹۸ به بالا) کیفیت پایینی دارند و در بسیاری موارد قابل تعمیر نیستند .
برای تعمیر تخصصی، به نقشه دقیق قطعات ایسیو زیمنس نیاز دارید. در ایسیو زیمنس، قطعات زیر نقش کلیدی دارند :
میکروکنترلر: SAK-C167CS (مغز ایسیو)
حافظه فلش: AM29F400BB (محل ذخیره برنامه)
درایور کوئل: V5036
درایور استپر موتور: U705
رگولاتور: A2C33648
شبکه کن: A82C250
نتیجهگیری و توصیههای نهایی
ایسیو زیمنس یکی از پرکاربردترین و نسبتاً خوشتعمیرترین کامپیوترهای خودرو در ایران است. با آشنایی با ساختار، علائم خرابی و روشهای عیبیابی، میتوانید بسیاری از مشکلات را خودتان تشخیص دهید و در صورت امکان برطرف کنید.
توصیههای مهم:
قبل از هر اقدامی، ایمنی را رعایت کنید و باتری خودرو را جدا نمایید.
اگر تجربه کافی در تعمیرات الکترونیک ندارید، کار را به متخصص بسپارید.
برای عیبیابی دقیق، از ابزارهای مناسب مانند مولتیمتر، دیاگ و تستر ایسیو استفاده کنید.
در خرید قطعات جایگزین، از اصل بودن و تطابق کامل آنها اطمینان حاصل کنید.
مرکز فنی مهندسی معتبر برای تعمیر ایسیو انتخاب کنید .
اگر ایسیو زیمنس خودرویتان دچار مشکل شده و پس از مطالعه این راهنما هنوز سوالی دارید، میتوانید در بخش نظرات با ما در میان بگذارید. همچنین اگر تجربه موفقی در تعمیر ایسیو داشتهاید، خوشحال میشویم آن را با دیگر خوانندگان به اشتراک بگذارید.
